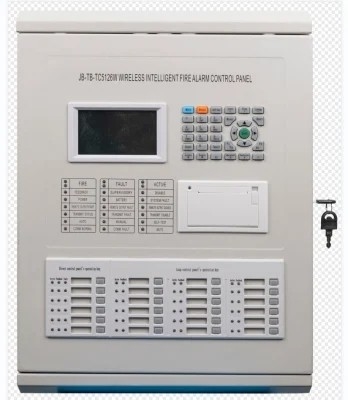

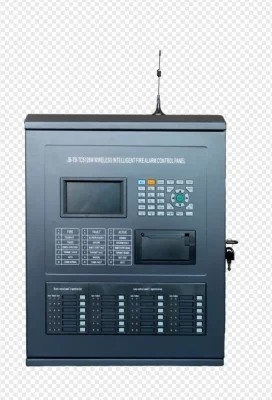

Panel de control inteligente inalámbrico la alarma de incendio para la seguridad de /Building/School del hotel (ubicación de 128 puntos)
Prefacio
El panel de control inteligente inalámbrico la alarma de incendio de JB-TB-TC5126W es una nueva generación de panel de control inalámbrico integrado inteligente la alarma de incendio diseñado y desarrollado bajo investigación completa de nuestra compañía de la demanda de mercado de la protección contra los incendios, resumiendo la experiencia de la ingeniería del fuego de la compañía en la industria de la protección contra los incendios durante muchos años, y completamente la reunión los requisitos del panel de control la alarma de incendio GB4717-2005, de los requisitos generales GA1151-2014 para la función inalámbrica de la comunicación sistema de control del acoplamiento del sistema y del fuego GB16806-2006 la alarma de incendio.
El panel de control adopta la estructura montada en la pared y el diseño modular, y tiene las especificaciones de la función completa, de la alta confiabilidad y de la configuración flexible. El sistema adopta la pantalla LCD color, que es fácil de actuar, fácil aprender y utilizar. Este panel de control se puede conectar con los puntos de la alarma por manera inalámbrica. La alarma de incendio inteligente inalámbrica de JB-TB-TC5126W que el panel de control se puede hacer juego con el punto-tipo detectores inalámbricos del calor, detectores inalámbricos del smEntere, MCP, detectores inalámbricos de gas combustible, etc. produjo por nuestra compañía como sea necesario para cubrir diversas necesidades de la ingeniería de fuego. Lea por favor este manual cuidadosamente antes de usar y de actuar este panel de control. ¡Después de encargar y de la aceptación, este manual se debe tomar cuidado de por una persona especial y guardar correctamente para la referencia futura!

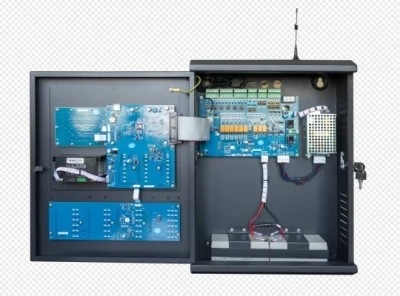

Introducción de componentes del panel de control
Para hacerle más familiar con el panel de control, lo que sigue introduce brevemente los componentes principales del panel de control:
·Módulo de control principal
El tablero de control principal es responsable de analizar y de procesar los datos de la información transmitidos por otros componentes en el sistema, y según los resultados del análisis de datos, ordenando a otros componentes en el sistema que ejecuten comandos correspondientes, tales como alarma de la voz del altavoz del control, etc.
·Módulo de la exhibición
El componente de la exhibición proporciona el interfaz principal de la salida de la información de la alarma, así como el interfaz diario del mantenimiento y de la pregunta.
·Módulo dominante
Los botones de la matriz se utilizan en el panel de control, que es muy conveniente para que los usuarios pongan y mantengan el sistema.
·Módulo de poder
El módulo de fuente de alimentación suministra el poder para el equipo de sistema entero, y proporciona señales de la falta del poder tales como falta de la alimentación principal, falta del poder espera y undervoltage del poder espera, y tiene buena capacidad antiinterferente.
·Módulo de la radio 470
El 470MHzFSK cifró la comunicación bidireccional puede comunicar con 32 dispositivos inalámbricos.
·Panel de control del lazo
Este panel de control se puede conectar con 18 paneles de control inteligentes del lazo, que tiene menos cableado y alta confiabilidad. Cada llave partida/parada en el panel manual del inicio de la extinción de incendios se puede asociar a cualquier equipo del autobús conectado con el sistema por definición, y termina el control partida/parada del equipo del acoplamiento del autobús, así solucionando a fondo los problemas inherentes de dirigir el cableado, configuración de equipo e instalación y depuración del sistema integrado del acoplamiento de la alarma.
·Panel de control directo
Este panel de control se puede equipar del panel de control directo trifilar de 6 maneras, y tiene las funciones de detectar el circuito abierto y el cortocircuito de la línea de salida, que puede garantizar la confiabilidad del módulo de control sí mismo y su conexión con el equipo importante al máximo.
Especificaciones técnicas principales
1 fuente de alimentación
Fuente de alimentación principal: Voltaje el range+10% ~-15% de la CA 220V (3.5A).
Fuente de alimentación de reserva: baterías de la batería de plomo 12V/3.3Ah 2.
Condiciones 2
Temperatura: -10℃ ~+55℃.
Humedad: el ≤95%, sin condensación.
Capacidad del equipo 3
Número de lazos: dos lazos inalámbricos.
Número de componentes en cada lazo: 32 puntos.
Número de segmentos de la red: 29.
4 requisitos de sistema del alambre
Autobús de la PODER: Par trenzado de RVS con el ≥ 1.0m m de la superficie transversal.
5 parámetros de la radiofrecuencia
Transmita el poder: < 20dBm="">
Distancia de la comunicación: ≤50m
Banda de frecuencia: 470MHz
6 estándares de la puesta en práctica
Estándar ejecutivo: Panel de control la alarma de incendio GB4717-2005
Requisitos generales del GA 1151-2014 para la función inalámbrica de la comunicación del sistema alarma de incendio
Sistema de control del acoplamiento del fuego GB16806-2006
Falta y tratamiento de la información anormal y control regular
| No. | Falta | Razón | Solución |
| 1 | Ninguna exhibición o exhibición anormal después de empezar para arriba |
A. La fuente de alimentación es anormal B. conexión pobre con el cable del panel de exhibición |
A. Compruebe la fuente de alimentación 24V B. Compruebe el cable de conexión
|
| 2 | “fracaso de la alimentación principal” después de empezar para arriba |
A. Ninguna corriente ALTERNA B. Se apaga el fusible de la CA |
A. Compruebe y conecte el alambre de la CA Fusible de B. Replace AC (véase la etiqueta para los parámetros) |
| 3 | después de empezar para arriba, se exhibe el “fracaso espera”. |
A. El seguro está quebrado Línea conexión de B. Poor C. Loss o daño de la batería |
A. Change el tubo de la seguridad (véase la etiqueta para los parámetros) B. Open la caja del poder y comprobar los conectores relevantes La C. después de empezar para arriba por más de 8 horas bajo fuente de corriente ALTERNA, substituye la batería si la falta no puede ser eliminada. |
| 4 | no puede registrar el panel de exhibición externo | línea de comunicación error o malo de la conexión |
Compruebe la línea eléctrica y la línea de comunicación del panel de exhibición del fuego
|
| 5 | no imprima |
A. No fije para imprimir encendido B. mala conexión del cable de impresora C. La impresora está quebrada. |
Los ajustes de A. Reset B. Compruebe y conecte bien C. Change la impresora |
| 6 | responda no después de presionar el botón manual |
Situación de la prohibición de A. Manual Conexión de cable de B. Bad del disco de lanzamiento del fuego manual |
Modo de lanzamiento de A. Reset B. Compruebe y conecte bien |
| 7 | fracasos de equipo |
Desconexión de A.Equipment B. Se daña el equipo |
A. Compruebe la conexión B. Replacement del equipo
|
| 8 | falta del reloj, falta del almacenamiento, falta del lazo, etc. |
Interferencia de A. Environmental B. Aging de piezas correspondientes |
A. Compruebe si el poner a tierra está en buenas condiciones El B. informa a nuestro departamento de servicio técnico |
