La mejor respuesta rápida fina flexible del sensor SF45-65 de la presión de la película para pluridisciplinar
Descripción
El sensor flexible de la presión de la película fina SF45-65 es un nuevo tipo de sensor que esté utilizando la presión flexible que detecta tecnología con los derechos de propiedad intelectual independientes. Se imprime en los materiales flexibles y finos con la adherencia fuerte, la resistencia de doblez, y materiales nano-funcionales flexibles de la alta sensibilidad., de modo que pueda alcanzar la detección de la alto-sensibilidad de presión.
El sensor flexible de la presión de la película SF45-65 es un sensor resistente. La resistencia de salida disminuye como la presión aplicada a la superficie de los aumentos del sensor. La presión se puede medir con una relación específica de la presión-resistencia.

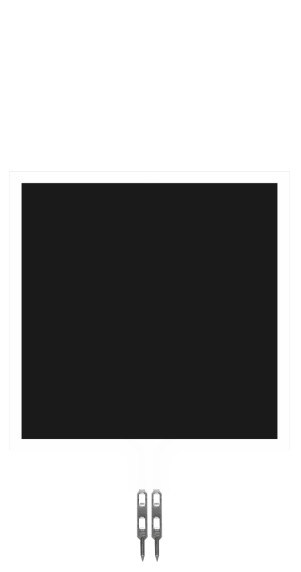

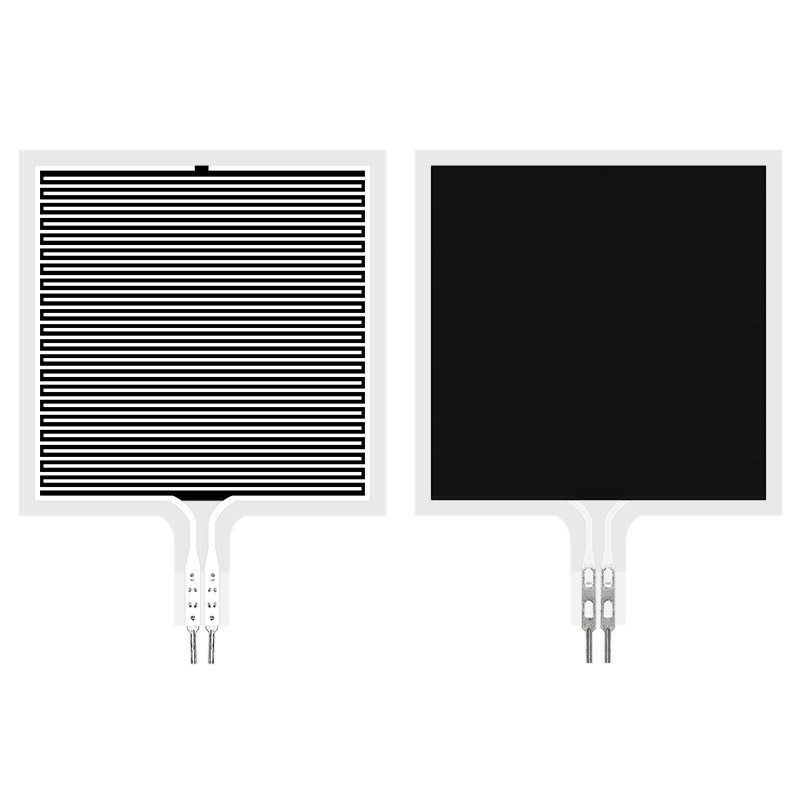

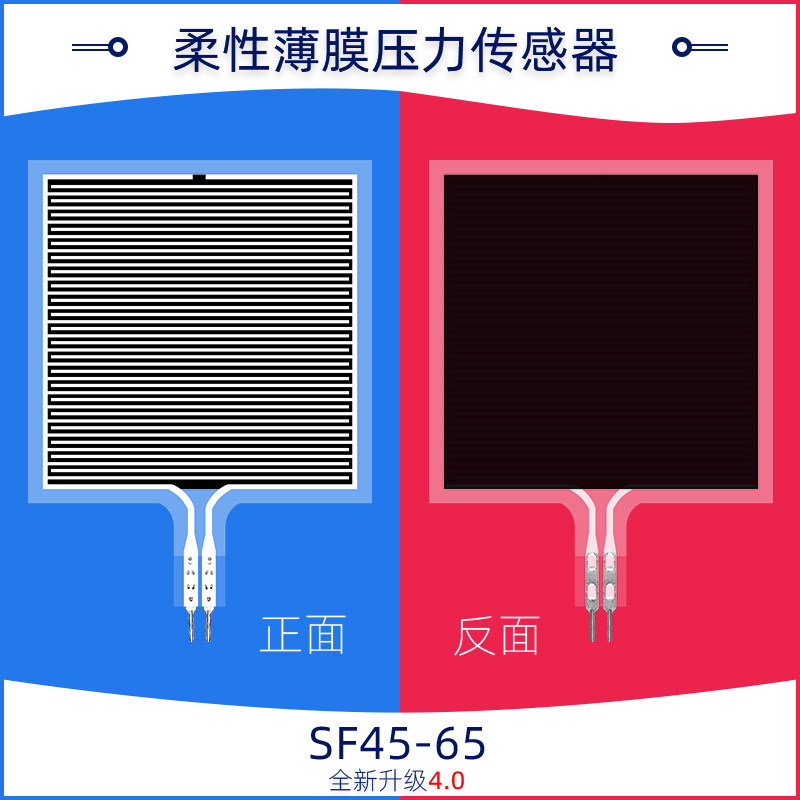

El sensor flexible de la presión de la película SF45-65 es un sensor de la presión con una área delicada cuadrada. La área delicada tiene un tamaño de 46*46m m y puede medir la presión dentro de 5kg. Es conveniente para los escenarios de la medida de la presión en superficies flexibles, y puede ser ampliamente utilizado en hogar elegante, productos electrónicos de consumo, electrónica de automóvil, el equipamiento médico, el control industrial, robots elegantes y otros campos.
Características
Ø ultrafino, grueso menos de 0.4m m
Resistencia de Ø al doblez
Respuesta rápida de Ø
La larga vida de Ø, pasó la prueba acuciante de más de 1 millón de veces
Ø la señal de salida es fácil de detectar
La longitud del producto de Ø, tamaño, paquete del perno se puede modificar para requisitos particulares, etc.
Los parámetros de la gama del sensor de Ø pueden ser modificados para requisitos particulares.
Índice del funcionamiento
| Modelo |
SF45-65 |
| Gama |
0~5kg |
| Grueso |
≤0.4mm |
| Dimensión |
Vea la descripción de la especificación y del tamaño |
| Punto de la respuesta |
≤30g |
| Repetibilidad |
el ±5% (50%loaded) |
| Consistencia |
el ±15% (véase la descripción de la especificación y del tamaño) |
| Histéresis |
EL +10% (RF + - RF) /RF+ |
| Durabilidad |
> un millón veces |
| Resistencia inicial |
>10MΩ (No-cargado) |
| Tiempo de respuesta |
<1ms |
| Tiempo del curriculum vitae |
<15ms |
| Voltaje de la prueba |
Valor típico DC 3.3V |
| Temperatura de funcionamiento |
-20℃ ~ 60℃ |
| EMI |
Ninguna producción |
| ESD |
Insensibilidad |
Hoja de la referencia de datos
| Modelo |
presión/Kgf |
0,25 |
0,5 |
0,75 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
| SF45-65 |
resistance/KΩ |
4,04 |
1,87 |
1,17 |
0,86 |
0,62 |
0,46 |
0,37 |
0,32 |
0,27 |
0,25 |
0,20 |
0,17 |
Circuito de la referencia
Instrucciones
El sensor de la presión de la película fina de SF45-65flexible es un componente no polar, allí no es ninguna direccionalidad en el circuito;
- Al usar, ponga por favor la zona piezosensible del sensor en una superficie firme, plana. Usando el sensor en una superficie curvada o irregular hará el sensor inicialmente conductor, es decir, en un estado de la “respuesta” cuando no hay presión; en este estado, la resistencia de salida del sensor puede todavía responder para ejercer presión sobre cambios, y la relación correspondiente es no más aplicable a la hoja de datos de referencia;
- Si la superficie favorable y la fuerza que aplican la superficie son superficies rígidas y duras, y la superficie de contacto es más grande que la área delicada del sensor, debido a la propia estructura del sensor, la respuesta de presión puede ser pequeña e inestable. Un cojín de goma suave redondo necesita ser puesto al centro de la área delicada, el diámetro es levemente más pequeño que la área delicada, y el área debe ser mayor del 60% del área de la área delicada;
- Usted puede utilizar la cinta de doble cara para fijar el sensor en la superficie favorable. Preste la atención que la superficie favorable es ordenada y limpia antes de pegar. Se recomienda para utilizar la cinta de doble cara de la marca de 3M; proporcione los servicios modificados para requisitos particulares;
Avisos
- Cuando usando el sensor, intente hacer la carga recibió uniformemente y evitar el contacto directo con el sensor por los objetos agudos;
- el uso de la Sobre-gama reducirá el funcionamiento del sensor o aún destruirá el sensor;
- El terminal del sensor se hace del material de cobre y estañado, y la ventaja se puede soldar con autógena según las necesidades. Debe ser observado que la temperatura que suelda no debe ser demasiado alta, él se recomienda que no debe exceder 300°C, y el tiempo del contacto no debe exceder de 1 segundo, para evitar que la temperatura alta la fusión y deforme del substrato de la película.
