Tipo inteligente sensor de múltiples puntos del varistor de la plantilla de la película del sensor flexible inteligente de la presión
Descripción

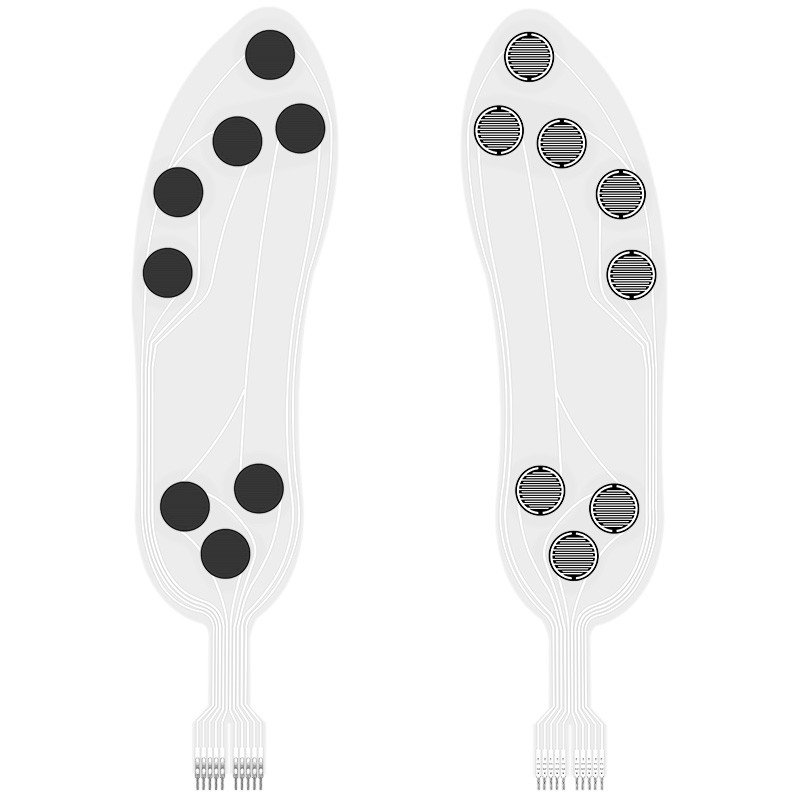

El sensor flexible de la presión de la película ZNX-01 es un nuevo tipo de sensor que esté utilizando la presión flexible que detecta tecnología con los derechos de propiedad intelectual independientes. Imprime los materiales nano-funcionales flexibles con la adherencia fuerte, la resistencia de doblez y la alta sensibilidad en los materiales flexibles y ligeros. , De modo que pueda alcanzar la detección de la alto-sensibilidad de distribución de presión plantar.
El sensor flexible de la presión de la película ZNX-01 es un sensor resistente. La resistencia de salida disminuye como la presión aplicada a la superficie de los aumentos del sensor. Con una relación específica de la presión-resistencia, la presión puede ser medida. Fije el sensor ZNX-01 para el lenguado, puede detectar la presión plantar cuando el cuerpo humano es permanente y que camina, y los datos de la detección se pueden utilizar para el análisis plantar de la presión.
Características
Ø Ultra-suave, grueso menos de 0.3m m
Ø fácil integrar
Velocidad y alta resolución rápidas de la respuesta de Ø
La vida útil larga de Ø, pasó la prueba de la prensa de más de 1 millón de veces
Ø la señal de salida es fácil de detectar
Prenda impermeable de Ø, a prueba de humedad, respirable
Índice del funcionamiento
| Modelo | ZNX-01 |
| Gama | 0~10kg |
| Grueso | ≤0.45mm |
| Dimensión | Vea la descripción de la especificación del tamaño (adaptable) |
| Pointnote 1 de la respuesta | ≤400g |
| Durabilidad | > un millón veces |
| Resistencia inicial | >10MΩ (No-cargado) |
| Tiempo de respuesta | <1ms |
| Tiempo del curriculum vitae | <15ms |
| Voltaje de la prueba | Valor típico DC 3.3V |
| Temperatura de funcionamiento | -20℃ ~ 60℃ |
| EMI | Ninguna producción |
| ESD | Insensibilidad |

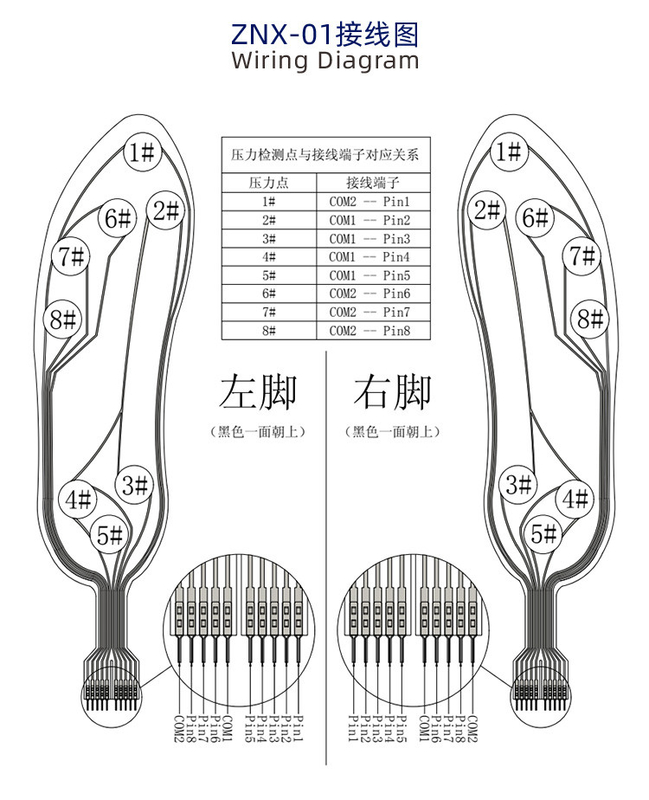

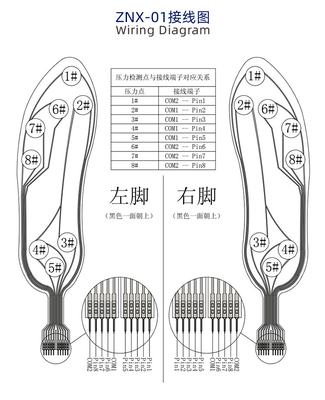

| Logotipo | longitud | anchura | Área delicada | Echada del Pin | Tolerancia |
| Tamaño (milímetros) | 307 | 85 | 8*φ20 | 2,54 | 0,2 |
el sensor de la presión de la película fina 1.ZNX-01flexible es un componente no polar, allí no es ninguna direccionalidad en el circuito; Al usar, ponga por favor la zona piezosensible del sensor en una superficie firme, plana. Usando el sensor en una superficie curvada o irregular hará el sensor inicialmente conductor, es decir, en un estado de la “respuesta” cuando no hay presión; en este estado, la resistencia de salida del sensor puede todavía responder para ejercer presión sobre cambios, y la relación correspondiente es no más aplicable a la hoja de datos de referencia;
2.If la superficie favorable y la fuerza que aplican la superficie son superficies rígidas y duras, y la superficie de contacto es más grande que la área delicada del sensor, debido a la propia estructura del sensor, la respuesta de presión puede ser pequeña e inestable. Un cojín de goma suave redondo necesita ser puesto al centro de la área delicada, el diámetro es levemente más pequeño que la área delicada, y el área debe ser mayor del 60% del área de la área delicada;
3.You puede utilizar la cinta de doble cara para fijar el sensor en la superficie favorable. Preste la atención que la superficie favorable es ordenada y limpia antes de pegar. Se recomienda para utilizar la cinta de doble cara de la marca de 3M; proporcione los servicios modificados para requisitos particulares;
4.After el sensor se subraya y mantiene la presión, el valor de la resistencia de salida derivará levemente en un cierto plazo, generalmente dentro del 5%. Este error se puede reducir por el método de calibración de la sincronización. En la operación de la calibración, el tiempo de espera después de aplicar la presión es constante con el tiempo de espera en usos reales. Puesto que el estado de la fuerza del sensor es diferente en diversos escenarios del uso, se recomienda que el usuario arregla el sensor según el escenario real del uso y prueba los parámetros de la deriva solo.
