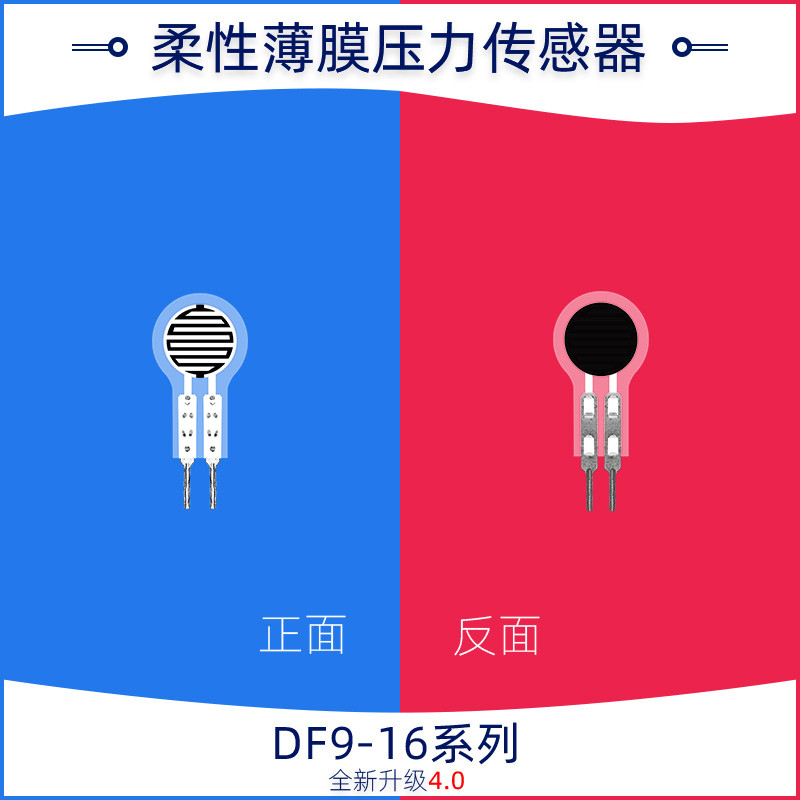

Serie flexible humanizada del sensor DF9-16 de la presión de la película fina del diseño para una mejor vida
Descripción

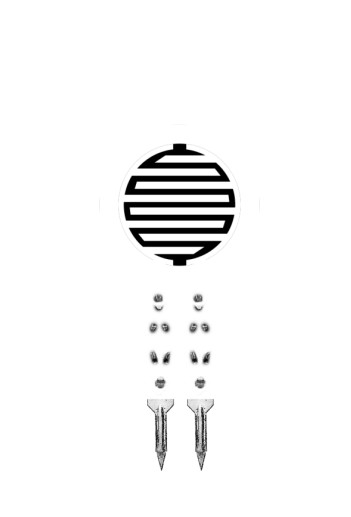

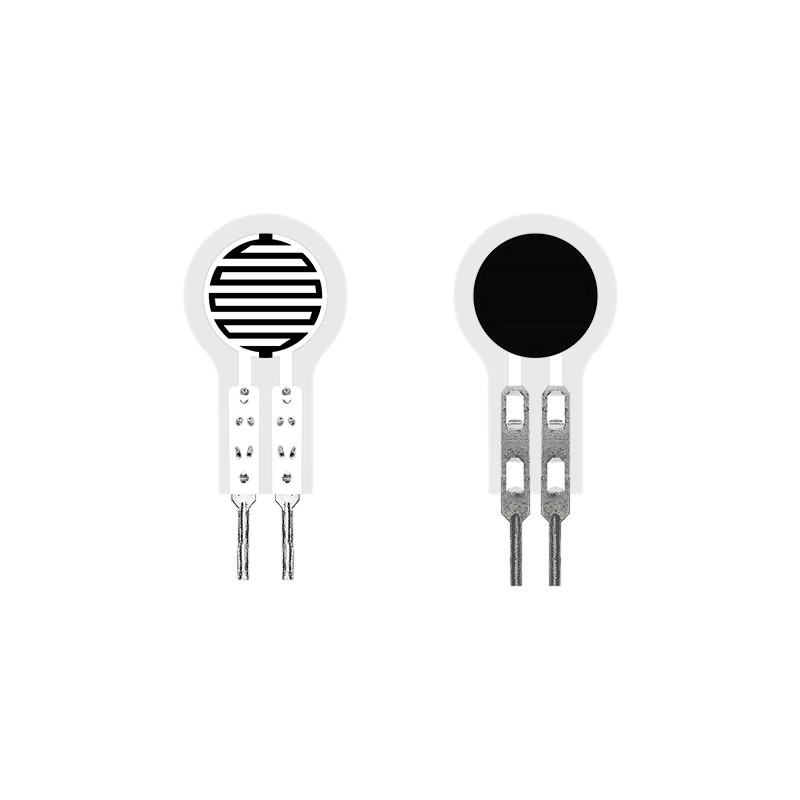

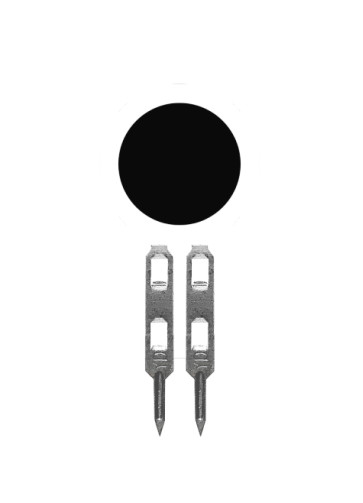

El sensor flexible de la presión de la película fina de la serie DF9-16 es un nuevo tipo de sensor con los derechos de propiedad intelectual independientes de la tecnología de los sensores flexible de la presión. Se imprime en el material fino flexible con la adherencia fuerte, la resistencia de doblez y la alta sensibilidad de materiales funcionales nanos flexibles, para alcanzar la alta sensibilidad de la detección de la presión.
El sensor de la presión de la película fina es un sensor resistente. La resistencia de salida disminuye como la presión sobre los aumentos de la superficie del sensor. La presión se puede medir con una relación específica de la presión-resistencia. Es conveniente para los escenarios de la medida de la presión en superficies flexibles, y puede ser ampliamente utilizado en hogar elegante, productos electrónicos de consumo, electrónica de automóvil, el equipamiento médico, el control industrial, robots elegantes y otros campos.
La serie DF9-16 tiene actualmente 500g, 2kg, 5kg, 10kg, 20kg y otros diversos modelos de la gama.
Características
Ø ultrafino, grueso menos de 0.3m m
Respuesta rápida de Ø
La larga vida de Ø, pasó la prueba acuciante de más de 1 millón de veces
Ø el circuito de detección es simple, fácil de integrar y aplicarse
El perfil del sensor de Ø puede ser modificado para requisitos particulares
Ø los parámetros de la gama del sensor puede ser modificado para requisitos particulares
Ø pasó la autentificación de RoHS
Parámetros del producto
| Logotipo | Tamaño (milímetros) |
| Longitud | 23,2 |
| Anchura | 10 |
| Zona sensible | φ7.8 |
| Echada del Pin | 2,54 |
| Tolerancia | 0,2 |
Índice del funcionamiento
| Modelo | DF9-16@500g | DF9-16@2kg | DF9-16@5kg | DF9-16@10kg | DF9-16@20kg |
| Gama | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Grueso | ≤0.3mm | ||||
| Dimensión | Vea la descripción de la especificación y del tamaño | ||||
| Punto1de la respuesta | ≤20g | ≤300g | ≤700g | ||
| Repetibilidad | el ±5% (50%Loaded) | ||||
| Consistencia2 | el ±10% (lote del mismo modelo) | ||||
| Histéresis | EL +15% (RF+ - RF) /RF+ | ||||
| Durabilidad | > un millón veces | ||||
| Resistencia inicial | >10MΩ (No-cargado) | ||||
| Tiempo de respuesta | < 1ms=""> | ||||
| Tiempo del curriculum vitae | < 15ms=""> | ||||
| Voltaje de la prueba | Valor típico DC 3.3V | ||||
| Temperatura de funcionamiento | -20℃ - 60℃ | ||||
| EMI | Ninguna producción | ||||
| ESD | Insensibilidad | ||||
Hoja de la referencia de datos
|
Modelo: DF9-16@500g |
Modelo: DF9-16@2kg |
Modelo: DF9-16@5kg |
Modelo: DF9-16@10kg |
Modelo: DF9-16@20kg |
|||||
| pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ |
| 0,05 | 34,87 | 0,2 | 11,20 | 0,5 | 8,66 | 1 | 4,38 | 2 | 4,85 |
| 0,1 | 14,87 | 0,4 | 6,07 | 1 | 4,68 | 2 | 3,05 | 4 | 3,67 |
| 0,2 | 7,39 | 0,6 | 4,31 | 1,5 | 3,60 | 3 | 2,50 | 6 | 3,06 |
| 0,25 | 6,14 | 0,8 | 3,43 | 2 | 3,11 | 4 | 2,20 | 8 | 2,73 |
| 0,3 | 5,19 | 1 | 2,97 | 2,5 | 2,78 | 5 | 2,00 | 10 | 2,55 |
| 0,4 | 4,37 | 1,2 | 2,67 | 3 | 2,55 | 6 | 1,85 | 12 | 2,43 |
| 0,5 | 3,77 | 1,4 | 2,48 | 3,5 | 2,36 | 7 | 1,76 | 14 | 2,36 |
| 1,6 | 2,30 | 4 | 2,17 | 8 | 1,70 | 16 | 2,31 | ||
| 1,8 | 2,19 | 4,5 | 1,98 | 9 | 1,63 | 18 | 2,27 | ||
| 2 | 2,08 | 5 | 1,83 | 10 | 1,60 | 20 | 2,23 | ||
