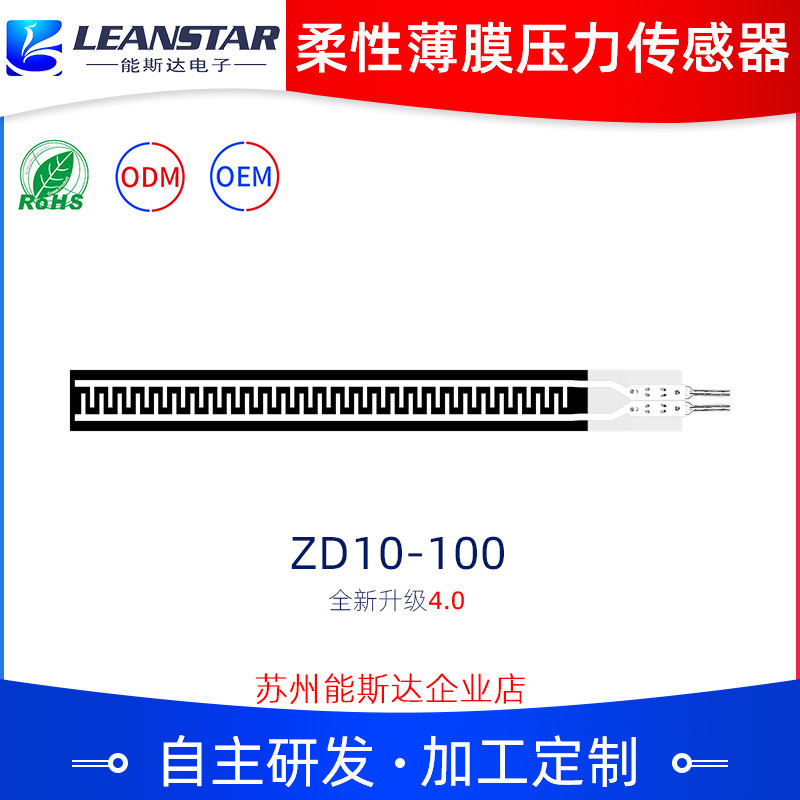

Sensor flexible ZD10-100 de la presión de la película fina de la experiencia extraordinaria para una mejor vida
Descripción

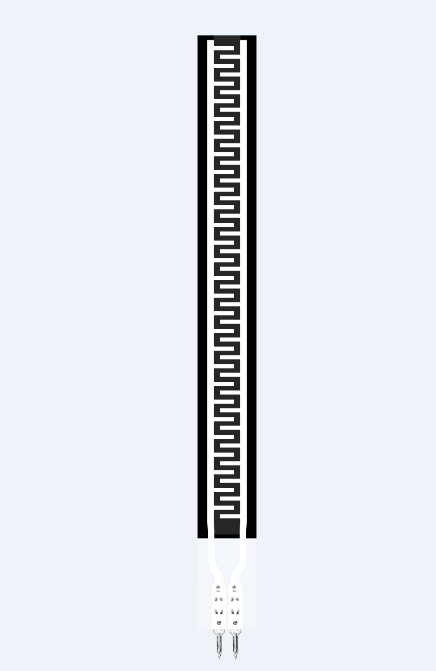

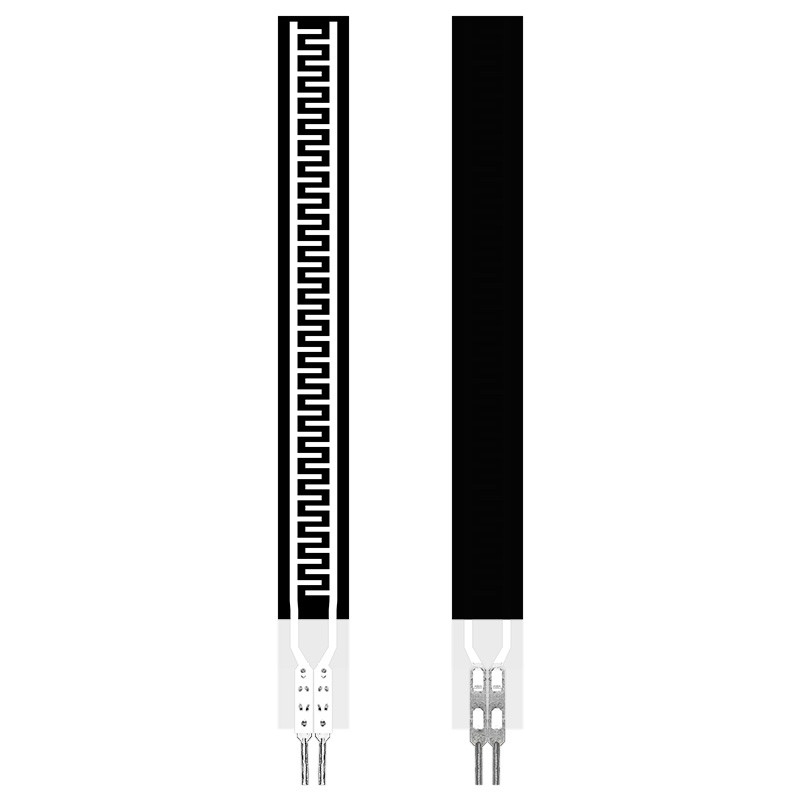

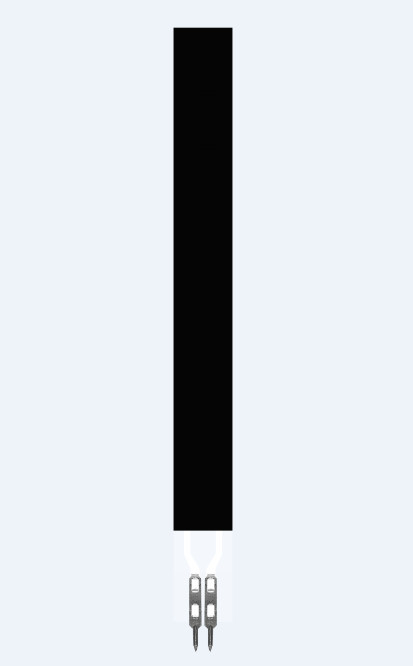

El sensor flexible de la presión de la película fina ZD10-100 es un nuevo tipo de sensor con los derechos de propiedad intelectual independientes de la tecnología de los sensores flexible de la presión. Se imprime en el material fino flexible con la adherencia fuerte, la resistencia de doblez y la alta sensibilidad de materiales funcionales nanos flexibles, para alcanzar la alta sensibilidad de la detección de la presión.
El sensor flexible de la presión de la película es un sensor resistente. La resistencia de salida disminuye como la presión aplicada a la superficie de los aumentos del sensor. La presión se puede medir con una relación específica de la presión-resistencia.
ZD10-100 se utiliza principalmente para la pequeña detección de la presión en cierta área. Su punto de la respuesta es tan bajo como debajo de 50g, que puede detectar con eficacia el disparador de la presión y el cambio de la presión en la superficie del sensor ZD10-100. Puede ser ampliamente utilizado en hogar elegante, productos electrónicos de consumo, electrónica de automóvil y otros campos
Características
Ø ultrafino, grueso menos de 0.3m m
Paquete impermeable flexible de Ø
Resistencia de doblez de Ø
Respuesta rápida de Ø
La larga vida de Ø, pasó la prueba acuciante de más de 1 millón de veces
Ø la señal de salida es fácil de detectar
Longitud del producto de Ø, tamaño, paquete del perno, etc. adaptables.
Ø los parámetros de la gama del sensor puede ser modificado para requisitos particulares
Índice del funcionamiento
| Modelo |
ZD10-100 |
| Gama |
0~500g |
| Grueso |
≤0.3mm |
| Dimensión |
Vea la descripción de la especificación y del tamaño |
| Punto1de la respuesta |
≤50g |
| Repetibilidad |
el ±5% (50%loaded) |
| Consistencia2 |
el ±15% (lote del mismo modelo) |
| Histéresis |
EL +10% (RF+ - RF) /RF+ |
| Durabilidad |
> un millón veces |
| Resistencia inicial |
>10MΩ (No-cargado) |
| Tiempo de respuesta |
<1ms |
| Tiempo del curriculum vitae |
<15ms |
| Voltaje de la prueba |
Valor típico DC 3.3V |
| Temperatura de funcionamiento |
-20℃ ~ 60℃ |
| EMI |
Ninguna producción |
| ESD |
Insensibilidad |
Hoja de la referencia de datos
| Modelo |
Pressure/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Resistance/KΩ |
10,29 |
5,34 |
3,98 |
3,32 |
2,98 |
2,82 |
2,66 |
2,55 |
2,47 |
2,43 |
Nota: La curva en el icono se extrae de los datos medidos bajo condiciones específicas. La relación de la curva está para la referencia solamente. Los datos reales se deben probar después de la instalación según el uso específico.

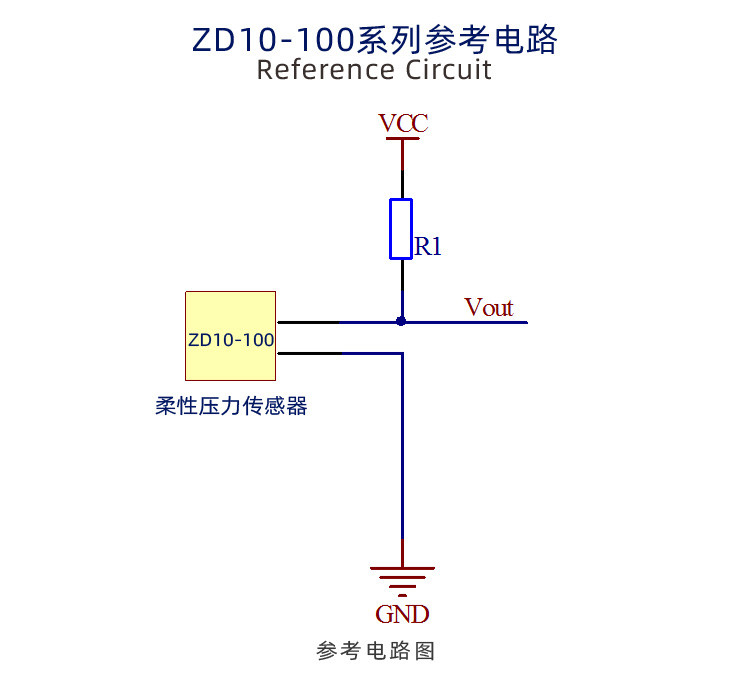

Circuito de la referencia
Instrucciones
- El sensor flexible de la presión ZD10-100 es un componente no polar, allí no es ninguna direccionalidad en el circuito;
- Al usar, ponga por favor la zona piezosensible del sensor en una superficie firme, plana. Usando el sensor en una superficie curvada o irregular hará el sensor inicialmente conductor, es decir, en un estado de la “respuesta” cuando no hay presión; en este estado, la resistencia de salida del sensor puede todavía responder para ejercer presión sobre cambios, y la relación correspondiente es no más aplicable a la hoja de datos de referencia;
- Si la superficie favorable y la superficie del uso de la fuerza son superficies rígidas y duras, y la superficie de contacto es más grande que el tamaño del sensor (tamaño 52mm*10m m de la área delicada del sensor), debido a la propia estructura del sensor, la respuesta de presión puede ser pequeña e inestable. Un cojín de goma suave redondo necesita ser puesto al centro de la área delicada, el diámetro es levemente más pequeño que la área delicada, y el área debe ser mayor del 60% del área de la área delicada;
- Usted puede utilizar la cinta de doble cara para fijar el sensor en la superficie favorable. Preste la atención que la superficie favorable es ordenada y limpia antes de pegar. Se recomienda para utilizar la cinta de doble cara de la marca de 3M; proporcione los servicios modificados para requisitos particulares;
- Después de que el sensor se subraye y mantenga la presión, el valor de la resistencia de salida derivará levemente en un cierto plazo, generalmente dentro del 5%. Este error se puede reducir por el método de calibración de la sincronización. En la operación de la calibración, el tiempo de espera después de aplicar la presión es constante con el tiempo de espera en usos reales. Puesto que el estado de la fuerza del sensor es diferente en diversos escenarios del uso, se recomienda que el usuario arregla el sensor según el escenario real del uso y prueba los parámetros de la deriva solo.
Avisos
- Cuando usando el sensor, intente hacer la carga recibió uniformemente y evitar el contacto directo con el sensor por los objetos agudos;
- el uso de la Sobre-gama reducirá el funcionamiento del sensor o aún destruirá el sensor;
- El terminal del sensor se hace del material de cobre y estañado, y la ventaja se puede soldar con autógena según las necesidades. Debe ser observado que la temperatura que suelda no debe ser demasiado alta, él se recomienda que no debe exceder 300°C, y el tiempo del contacto no debe exceder de 1 segundo, para evitar que la temperatura alta la fusión y deforme del substrato de la película.
