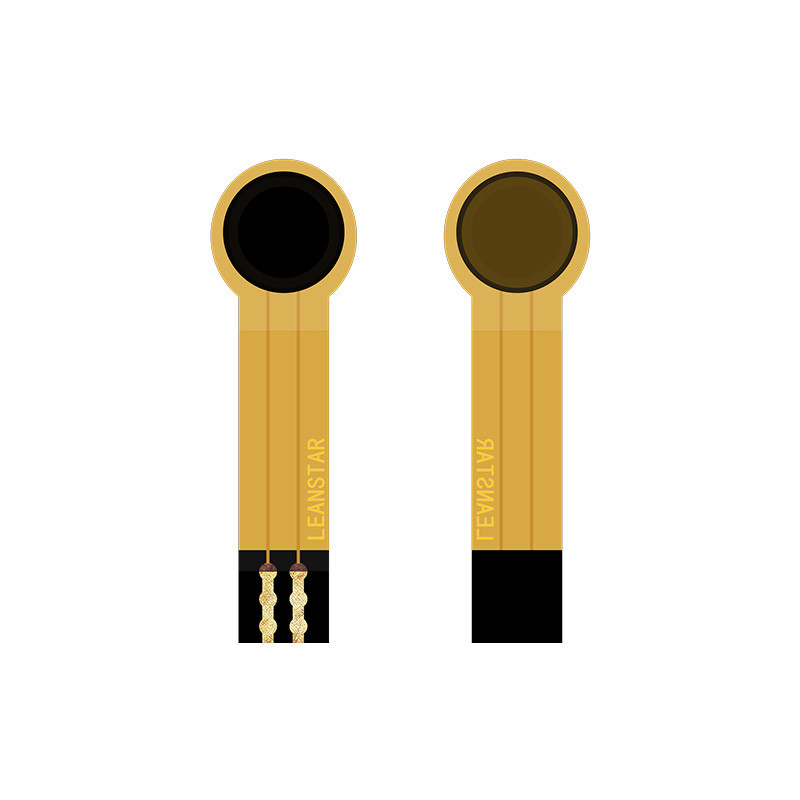

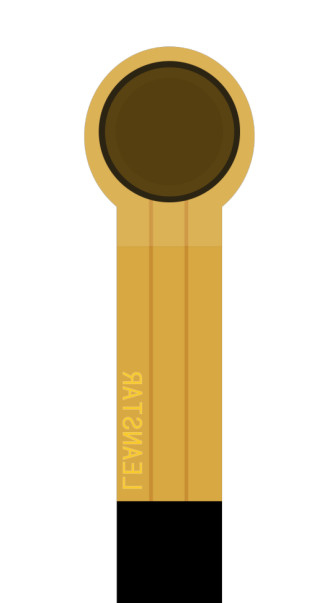

Sensores de presión de película delgada flexibles

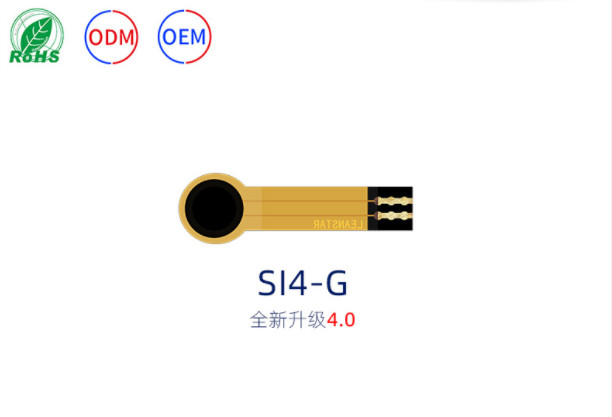

• El sensor de presión de película fina flexible SI4-G es un componente no polar, no hay direccionalidad en el circuito;
• Cuando se utilice, coloque la zona sensible a la presión del sensor sobre una superficie firme y plana. El uso del sensor en una superficie curva o irregular hará que el sensor sea inicialmente conductor, es decir, en un estado de "respuesta" cuando no hay presión; en este estado, la resistencia de salida del sensor aún puede responder a los cambios de presión, y la relación correspondiente ya no es aplicable a la hoja de datos de referencia;
• Si la superficie de soporte y la superficie de aplicación de la fuerza son superficies rígidas y duras, y la superficie de contacto es mayor que el área sensible del sensor, debido a la propia estructura del sensor, la respuesta a la presión puede ser pequeña e inestable. Se necesita pegar una almohadilla de goma blanda redonda en el centro del área sensible, el diámetro es ligeramente menor que el área sensible, y el área debe ser mayor que el 60% del área del área sensible;
• Puede utilizar cinta adhesiva de doble cara para fijar el sensor en la superficie de soporte. Preste atención a que la superficie de soporte esté ordenada y limpia antes de pegar. Se recomienda utilizar cinta adhesiva de doble cara de la marca 3M; proporcionar servicios personalizados;

Después de que el sensor se somete a tensión y mantiene la presión, el valor de la resistencia de salida se desviará ligeramente con el tiempo, generalmente dentro del 5%. Este error se puede reducir mediante el método de calibración de tiempo. En la operación de calibración, el tiempo de espera después de aplicar la presión es consistente con el tiempo de espera en las aplicaciones reales. Dado que el estado de la fuerza del sensor es diferente en diferentes escenarios de aplicación, se recomienda que el usuario disponga el sensor de acuerdo con el escenario de aplicación real y pruebe los parámetros de deriva por sí mismo.

Anuncios

• Cuando utilice el sensor, intente que la carga recibida sea uniforme y evite el contacto directo con el sensor con objetos afilados;
• El uso fuera de rango reducirá el rendimiento del sensor o incluso lo destruirá;
• El terminal del sensor está hecho de material de cobre y estaño plateado, y el cable se puede soldar según las necesidades. Cabe señalar que la temperatura de soldadura no debe ser demasiado alta, se recomienda que no supere los 300°C, y el tiempo de contacto no debe superar 1 segundo, para evitar que la alta temperatura derrita y deforme el sustrato de la película.
