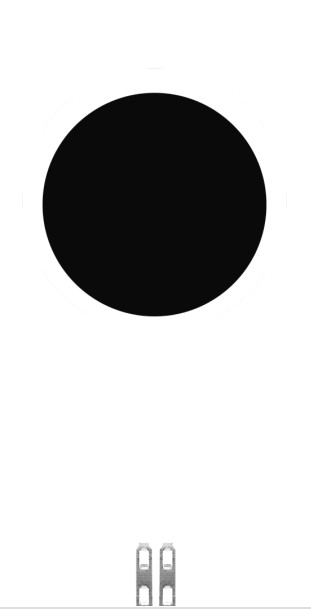

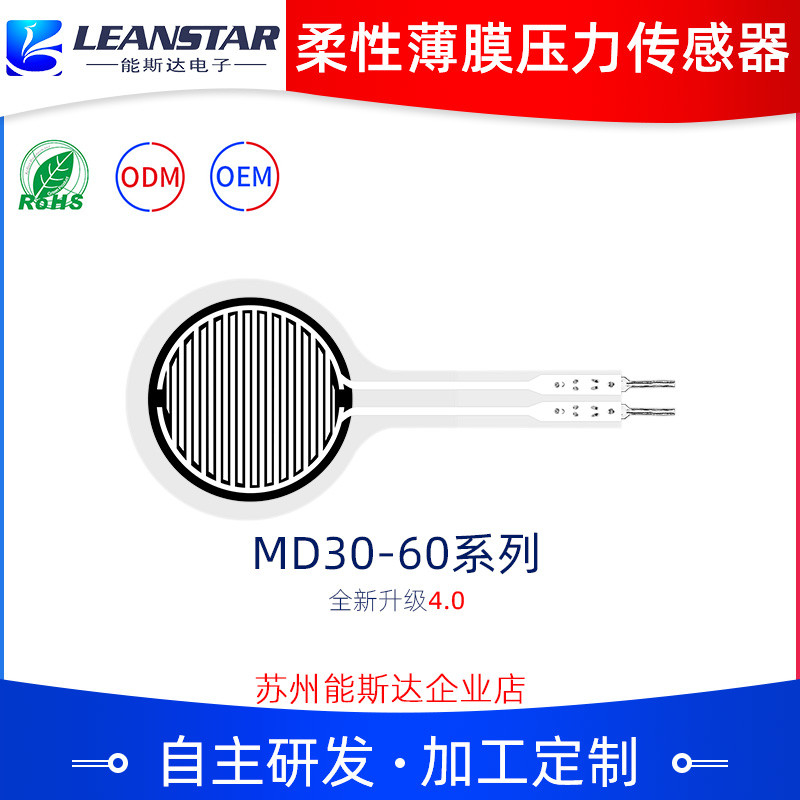

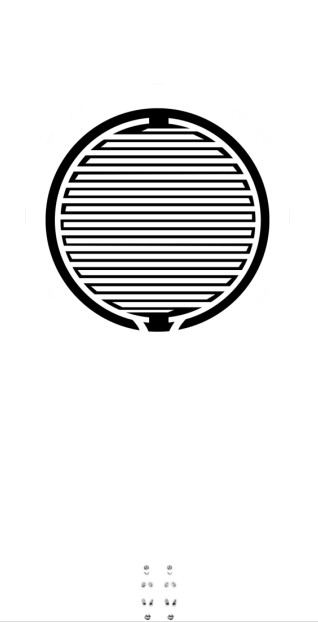

Sensor de presión de película delgada flexible MD30-60 Instrumento médico electrónico para el hospital
Descripción
El sensor de presión de película delgada flexible de la serie MD30-60 es un nuevo tipo de sensor con derechos de propiedad intelectual independientes de la tecnología de sensor de presión flexible.Se imprime en un material delgado y flexible con una fuerte adhesión, la resistencia a la flexión y la alta sensibilidad de los materiales funcionales flexibles Nano, para lograr una alta sensibilidad de detección de presión.
El sensor de presión de película delgada es un sensor resistivo. La resistencia de salida disminuye a medida que aumenta la presión aplicada a la superficie del sensor.La presión se puede medir mediante una relación específica de presión-resistenciaSe puede utilizar ampliamente en la percepción de presión, la interacción hombre-computadora, robots inteligentes, equipos médicos electrónicos, dispositivos portátiles, detección de salud fisiológica y otros campos.Por ejemplo:, está acostumbrado aactivar y detectar el pedal de un coche de equilibrio, detectar la reanimación cardiopulmonar y detectar la presión en otros escenarios.
Características
Ø Ultrafinos, de espesor inferior a 0,6 mm
Ø Bajo consumo energético y excelente estabilidad
Ø Respuesta rápida
Ø Alta sensibilidad y amplio rango de detección
Ø Esquema de detección sencillo, fácil de integrar
Ø Se pueden personalizar sensores de diferentes tamaños y formas
Ø Autenticación RoHS aprobada
Parámetros del producto
| Logotipo | Tamaño ((mm) |
| Duración | 66.3 |
| Ancho | 30 |
| Área sensible | φ25 |
| Poniendo el pin | 2.54 |
| Las normas de seguridad | 0.2 |
Indice de rendimiento
| Modelo | Se aplicarán los siguientes requisitos: | En el caso de los productos de la categoría M1, el valor de los productos de la categoría M2 será el siguiente: | Se aplicarán los siguientes requisitos: | Se aplicarán los siguientes requisitos: |

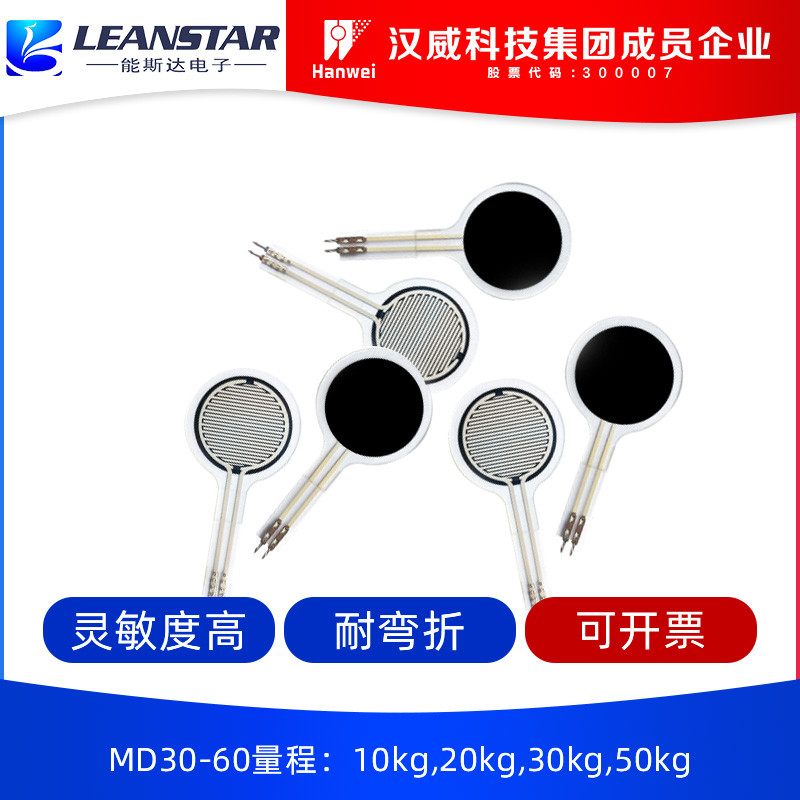

| Rango de acción | 0 a 10 kg | 0 a 20 kg | 0 a 30 kg | 0 a 50 kg |
| El grosor | ≤ 0,4 mm | ≤ 0,6 mm | ||
| Dimensión | Véase la especificación y la descripción del tamaño | |||
| Punto de respuestaNota1 | ≤ 0,2 kg | ≤ 0,5 kg | ||
| Repetibilidad | ± 3% ((50% cargado) | |||
| ConsistenciaNota2 | ±10% ((Partido del mismo modelo) | |||
| La histeresis | +10% (RF)+- ¿ Por qué?-)/RF+ | |||
| Durabilidad | >Un millón de veces | |||
| Resistencia inicial | > 10MΩ ((No cargado) | |||
| Tiempo de respuesta | Se trata de una | |||
| Tiempo de reanudación | En el caso de los vehículos de motor | |||
| Voltado de ensayo | Valor típico CC 3.3V | |||
| Temperatura de funcionamiento | -20 °C 60 °C | |||
| Impuesto sobre el valor añadido | No hay productos | |||
| DSE | Insensibilidad | |||
Hoja de referencia de datos
|
Modelo: Se aplicarán los siguientes requisitos: |
Modelo: En el caso de los productos de la categoría M1, el valor de los productos de la categoría M2 será el siguiente: |
Modelo: Se aplicarán los siguientes requisitos: |
Modelo: Se aplicarán los siguientes requisitos: |
|||||
| presión/kg | resistencia/kΩ | presión/kg | resistencia/kΩ | presión/kg | resistencia/kΩ | presión/kg | resistencia/kΩ | |
| 1 | 8.41 | 2 | 5.31 | 3 | 12.74 | 5 | 8.06 | |
| 2 | 4.89 | 3 | 2.65 | 6 | 6.38 | 10 | 4.45 | |
| 3 | 3.38 | 5 | 1.97 | 9 | 4.34 | 15 | 3.34 | |
| 4 | 2.73 | 7 | 1.59 | 12 | 3.54 | 20 | 2.79 | |
| 5 | 2.30 | 9 | 1.40 | 15 | 3.08 | 25 | 2.44 | |
| 6 | 2.08 | 10 | 1.26 | 18 | 2.78 | 30 | 2.19 | |
| 7 | 1.78 | 13 | 1.18 | 21 | 2.53 | 35 | 2.01 | |
| 8 | 1.61 | 15 | 1.13 | 24 | 2.37 | 40 | 1.87 | |
| 9 | 1.49 | 17 | 1.08 | 27 | 2.22 | 45 | 1.77 | |
| 10 | 1.40 | 20 | 1.05 | 30 | 2.12 | 50 | 1.69 | |
