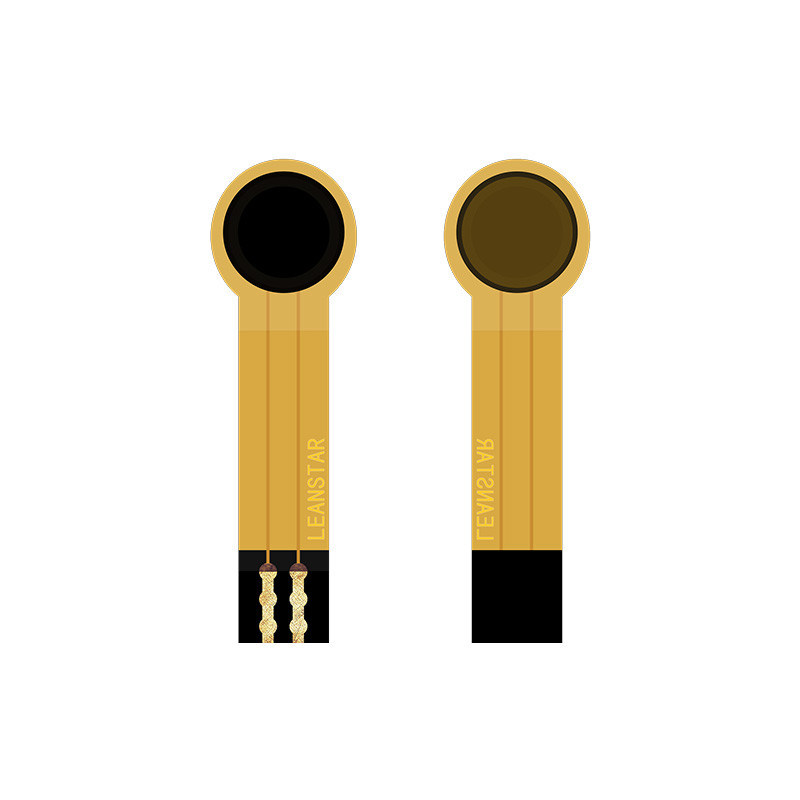

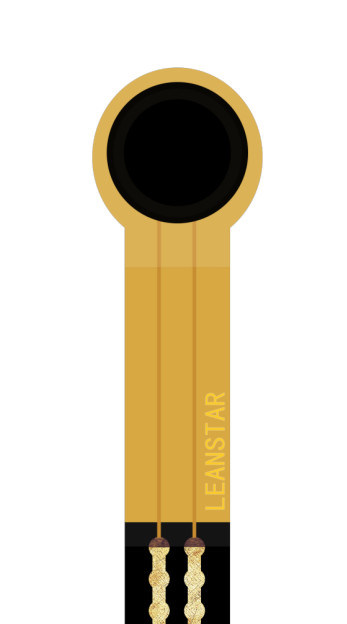

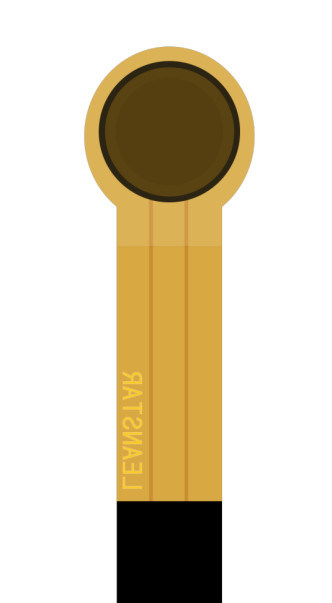

Sensor de presión de película delgada flexible inteligente, pluma electrónica piezoeléctrica, micro sensible, respuesta extrema
Descripción
El sensor de presión de película delgada flexible SI4-Ges un nuevo tipo de sensor con derechos de propiedad intelectual independientes de la tecnología de sensores de presión flexibles. Se imprime sobre material delgado flexible con fuerte adhesión, resistencia a la flexión y alta sensibilidad de materiales Nano funcionales flexibles, para lograr una alta sensibilidad de detección de presión.
El sensor de presión de película flexible es un sensor resistivo. La resistencia de salida disminuye a medida que aumenta la presión aplicada a la superficie del sensor. La presión se puede medir a través de una relación específica presión-resistencia.

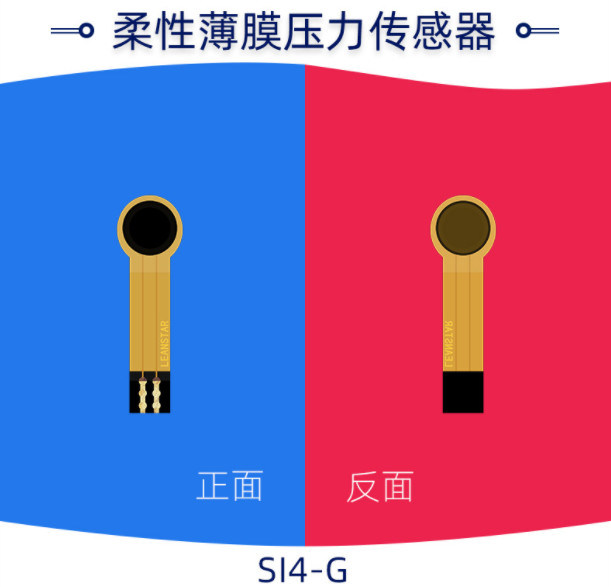

El sensor de presión de película flexible SI4-G se utiliza principalmente en la activación y detección de presión de bolígrafos electrónicos. Se instala en la parte posterior del núcleo del bolígrafo. Cuando el usuario escribe con el bolígrafo electrónico, puede detectar el cambio de la presión de escritura. Después del procesamiento del algoritmo, se puede realizar el reconocimiento de escritura a mano, la corrección de postura y otras funciones, la señal se puede recopilar a través de un circuito simple.
Características
Ø Ultradelgado, espesor inferior a 0,25 mm
Ø Resistencia a la flexión
Ø Respuesta rápida
Ø Larga vida útil, pasó la prueba de presión de más de 1 millón de veces
Ø La señal de salida es fácil de detectar
Ø Longitud, tamaño, paquete de pines, etc. del producto personalizables.
Ø Parámetros de rango del sensor personalizables
Índice de rendimiento
| Modelo | SI4-G |
| Rango | 0~500g |
| Espesor | ≤0.25mm |
| Dimensión | Ver especificación y descripción del tamaño |
| Punto de respuesta | ≤30g |
| Repetibilidad | ±10%(50% cargado) |
| Consistencia | ±20%(Lote del mismo modelo) |
| Histéresis | +10% (RF+ - RF-)/RF+ |
| Durabilidad | ＞Un millón de veces |
| Resistencia inicial | ＞10MΩ(Sin carga) |
| Tiempo de respuesta | ＜1ms |
| Tiempo de reanudación | ＜15ms |
| Voltaje de prueba | Valor típico DC 3.3V |
| Temperatura de funcionamiento | -20℃ ～ 60℃ |
| EMI | No produce |
| ESD | Insensibilidad |
| Modelo | presión/g | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | resistencia/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
Después de que el sensor se somete a tensión y mantiene la presión, el valor de la resistencia de salida se desviará ligeramente con el tiempo, generalmente dentro del 5%. Este error se puede reducir mediante el método de calibración de tiempo. En la operación de calibración, el tiempo de espera después de aplicar la presión es consistente con el tiempo de espera en las aplicaciones reales. Dado que el estado de fuerza del sensor es diferente en diferentes escenarios de aplicación, se recomienda que el usuario disponga el sensor de acuerdo con el escenario de aplicación real y pruebe los parámetros de deriva por sí mismo.
