Sensor de presión de película delgada inteligente y flexible ZD10-100 para la salud
Descripción

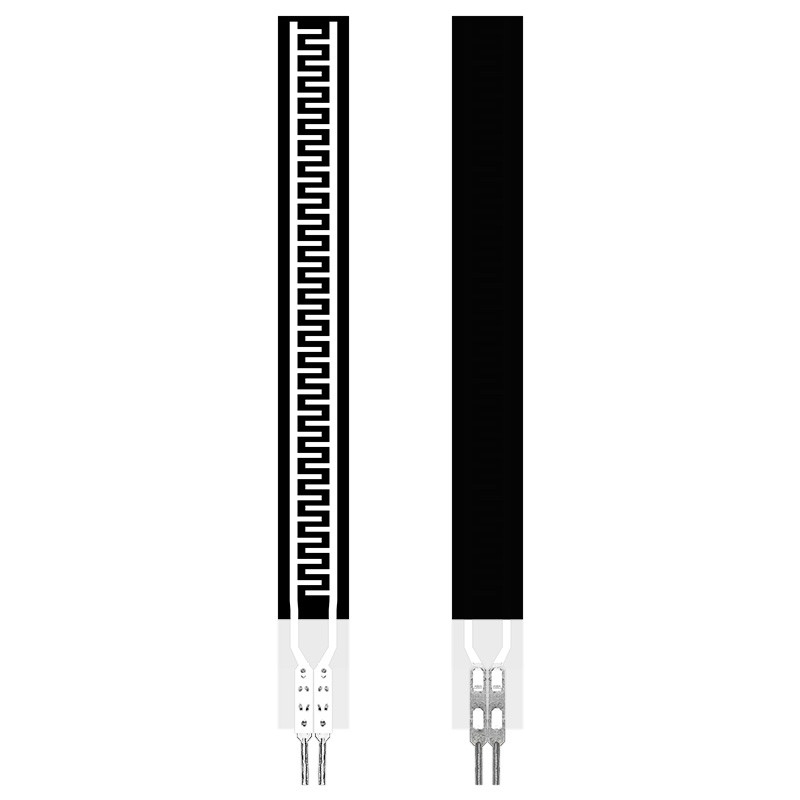

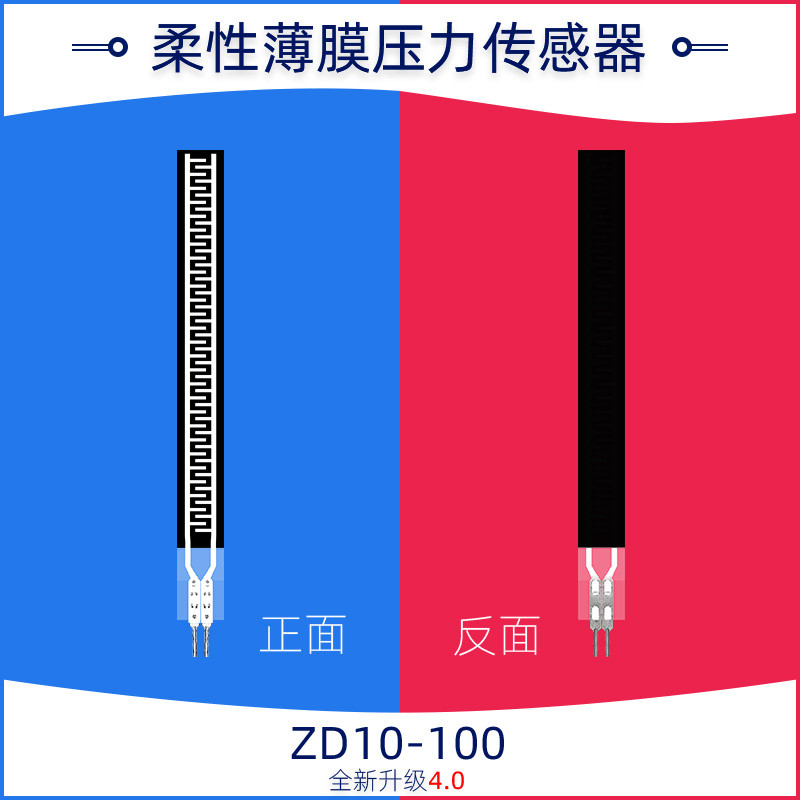

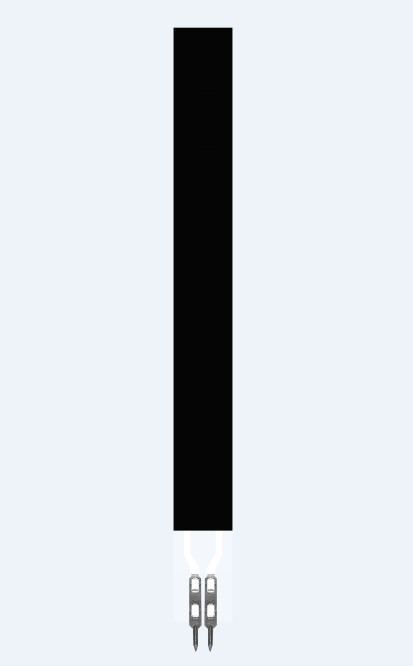

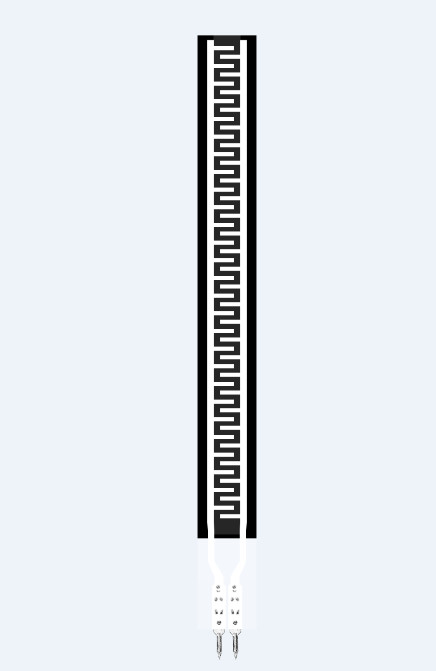

El sensor de presión de película delgada flexible ZD10-100 es un nuevo tipo de sensor con derechos de propiedad intelectual independientes de la tecnología de sensor de presión flexible.Se imprime en un material delgado y flexible con una fuerte adhesión, la resistencia a la flexión y la alta sensibilidad de los materiales funcionales flexibles Nano, para lograr una alta sensibilidad de detección de presión.
El sensor de presión de película flexible es un sensor resistivo. La resistencia de salida disminuye a medida que aumenta la presión aplicada a la superficie del sensor.La presión se puede medir mediante una relación específica de presión-resistencia.
ZD10-100 se utiliza principalmente para la detección de presión baja en un área determinada.que puede detectar eficazmente el disparador de presión y el cambio de presión en la superficie del sensor ZD10-100Puede ser ampliamente utilizado en el hogar inteligente, electrónica de consumo, electrónica automotriz y otros campos
Características
Ø Ultrafinos, de espesor inferior a 0,3 mm
Ø Paquete flexible y impermeable
Ø resistencia a la flexión
Ø Respuesta rápida
Ø Larga vida útil, superó la prueba de prensado de más de 1 millón de veces
Ø La señal de salida es fácil de detectar
Ø Duración del producto, tamaño, paquete de pines, etc. personalizables
Ø Los parámetros del rango de los sensores se pueden personalizar
Indice de rendimiento
| Modelo | ZD10 a 100 |
| Rango de acción | 0 a 500 g |
| El grosor | ≤ 0,3 mm |
| Dimensión | Véase la especificación y la descripción del tamaño |
| Punto de respuesta1 | ≤ 50 g |
| Repetibilidad | ± 5% ((50% cargado) |
| Consistencia2 | ±15% ((Partido del mismo modelo) |
| La histeresis | +10% (RF+ - RF-) /RF+ |
| Durabilidad | >Un millón de veces |
| Resistencia inicial | > 10MΩ ((No cargado) |
| Tiempo de respuesta | Se trata de un |
| Tiempo de reanudación | < 15 ms |
| Voltado de ensayo | Valor típico CC 3.3V |
| Temperatura de funcionamiento | -20 °C ~ 60 °C |
| Impuesto sobre el valor añadido | No hay productos |
| DSE | Insensibilidad |
Hoja de referencia de datos
| Modelo | Presión/gf | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| ZD10 a 100 | Resistencia/KΩ | 10.29 | 5.34 | 3.98 | 3.32 | 2.98 | 2.82 | 2.66 | 2.55 | 2.47 | 2.43 |
Nota: La curva del icono se extrae de datos medidos en condiciones específicas.Los datos reales deben ensayarse después de la instalación de acuerdo con la aplicación específica..
