MD30 60 0.6mm Thin Film Pressure Sensors For Medical Instrument

Sensores de presión de película delgada MD30 60 0,6 mm para instrumentos médicos

Productos - Otros
  • Resaltar

    Sensores de la presión de la película fina MD30 60

    ,

    sensores de la presión de la película fina de 0.6m m

    ,

    Sensor médico de la presión MD30 60

  • OEM/ODM
    Apoyado
  • Email
    sales@wgsensor.com
  • whatsapp
    +8613333637163
  • Lugar de origen
    China
  • Nombre de la marca
    WG Sensor™
  • Certificación
    CE RoHS
  • Número de modelo
    MD30-60
  • Cantidad de orden mínima
    99pcs
  • Precio
    1-99pcs/3.5USD ~ 100-1000pcs/3USD (Negotiable)
  • Detalles de empaquetado
    cartón
  • Tiempo de entrega
    5-10 días del trabajo
  • Condiciones de pago
    T/T, L/C, Western Union, MoneyGram
  • Capacidad de la fuente
    10000000 piezas/por año

Sensores de presión de película delgada MD30 60 0,6 mm para instrumentos médicos

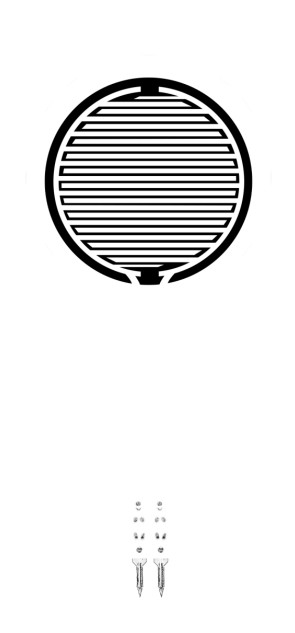

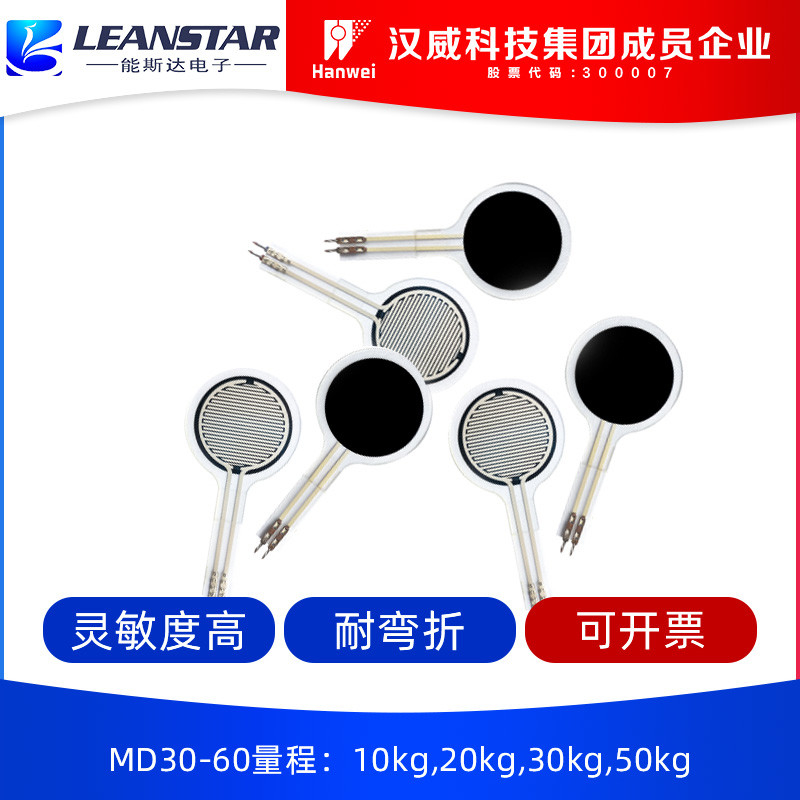

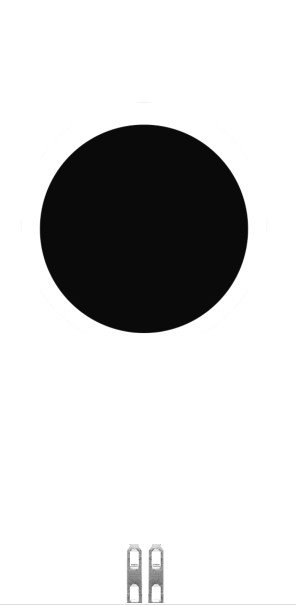

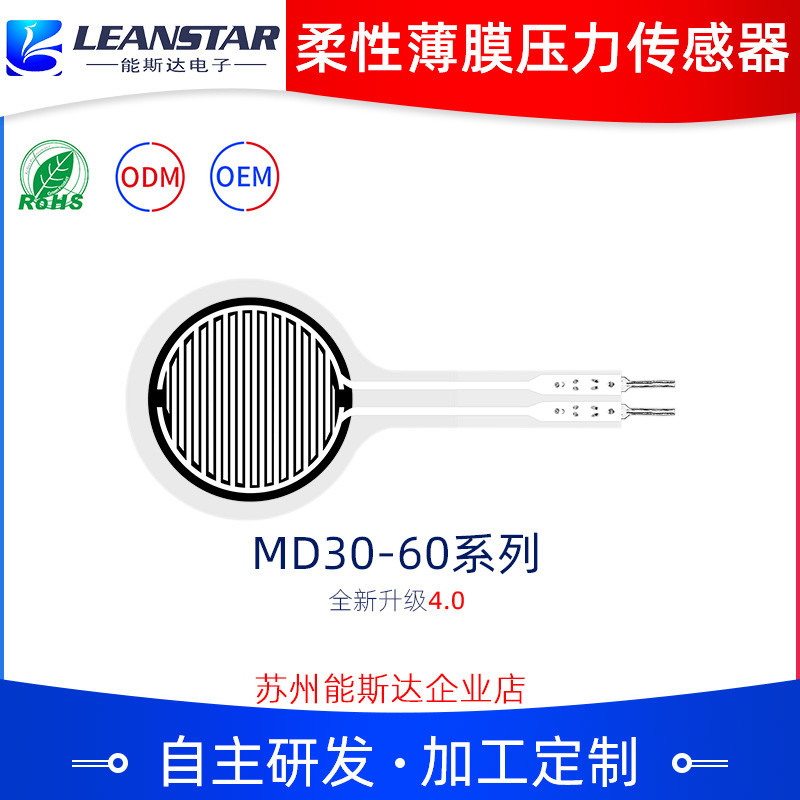

  • MD30 60 0.6mm Thin Film Pressure Sensors For Medical Instrument
  • MD30 60 0.6mm Thin Film Pressure Sensors For Medical Instrument
  • MD30 60 0.6mm Thin Film Pressure Sensors For Medical Instrument
  • MD30 60 0.6mm Thin Film Pressure Sensors For Medical Instrument
Obtener precio Contactar ahora

Sensor de presión de película fina flexible inteligente MD30-60 Instrumento médico electrónico



Descripción


El sensor de presión de película fina flexible de la serie MD30-60 es un nuevo tipo de sensor con derechos de propiedad intelectual independientes de la tecnología de sensor de presión flexible. Se imprime sobre material fino flexible con fuerte adhesión, resistencia a la flexión y alta sensibilidad de materiales Nano funcionales flexibles, para lograr una alta sensibilidad de detección de presión.

El sensor de presión de película fina es un sensor resistivo. La resistencia de salida disminuye a medida que aumenta la presión aplicada a la superficie del sensor. La presión se puede medir a través de una relación específica presión-resistencia. Puede ser ampliamente utilizado en la percepción de presión, la interacción humano-computadora, robots inteligentes, equipos médicos electrónicos, dispositivos portátiles, detección de salud fisiológica y otros campos. Por ejemplo, se utiliza para activar y detectar el pedal de un coche de equilibrio, para detectar la reanimación cardiopulmonar y para detectar la presión en otros escenarios.Características



Ø Ultradelgado, espesor inferior a 0,6 mm

Ø Bajo consumo de energía y excelente estabilidad

Ø Respuesta rápida

Ø Alta sensibilidad y amplio rango de detección

Ø Esquema de detección simple, fácil de integrar

Ø Se pueden personalizar sensores de diferentes tamaños y formas

Ø Aprobado por la autenticación RoHS

Parámetros del producto



Logotipo



Tamaño (mm) Longitud
66.3 Ancho
30 2.12
φ25 Paso de pines
2.54 Tolerancia
0.2 Índice de rendimiento



Modelo


MD30-60@10kg Modelo: Modelo: Modelo: presión/kg
0~10kg 0~20kg 0~30kg 0~50kg Espesor
≤0.4mm ≤0.6mm Dimensión
Ver especificación y descripción del tamaño Punto de respuesta
nota28.41 ≤0.5kg Repetibilidad
±3%(50% cargado) Consistencia
nota24.89 Histéresis
﹢10% (RF +Durabilidad-)/RF+Durabilidad
＞Un millón de veces Resistencia inicial
＞10MΩ(Sin carga) Tiempo de respuesta
＜ 1ms Tiempo de reanudación
＜ 15ms Voltaje de prueba
Valor típico DC 3.3V Temperatura de funcionamiento
-20°C ～ 60°C EMI
No produce ESD
Insensibilidad     Hoja de referencia de datos


Modelo:



MD30-60@50kg

Modelo:

MD30-60@50kg

Modelo:

MD30-60@50kg

Modelo:

MD30-60@50kg

presión/kg


resistencia/kΩ 1 resistencia/kΩ 1 resistencia/kΩ 1 resistencia/kΩ 1
8.41 2 4.89 3 3.38 5 2.30 2
4.89 3 3.38 6 2.08 10 1.40 3
3.38 5 2.30 9 1.49 15 1.13 4
2.73 7 1.78 12 3.54 20 1.05 5
2.30 9 1.49 20 1.13 25 2.44 6
2.08 10 1.40 18 2.78 30 2.12 7
1.78 13 1.18 21 2.53 35 2.01 8
1.61 15 1.13 24 2.37 40 1.87 9
1.49 17 1.08 27 2.22 45 1.77 10
1.40 20 1.05 30 2.12 50 1.69 Circuito de referencia

Instrucciones

Sensores de presión de película delgada MD30 60 0,6 mm para instrumentos médicos 0

El sensor flexible de la serie MD30-60 es un componente no polar, no hay direccionalidad en el circuito;
  • Cuando se utilice, coloque la zona sensible a la presión del sensor sobre una superficie firme y plana. El uso del sensor en una superficie curva o irregular hará que el sensor sea inicialmente conductor, es decir, en un estado de "respuesta" cuando no hay presión; en este estado, la resistencia de salida del sensor aún puede responder a los cambios de presión, y la relación correspondiente ya no es aplicable a la hoja de datos de referencia;
  • Si la superficie de soporte y la superficie de aplicación de la fuerza son ambas superficies rígidas y duras, y la superficie de contacto es mayor que el área sensible del sensor, debido a la propia estructura del sensor, la respuesta a la presión puede ser pequeña e inestable. Se necesita pegar una almohadilla de goma blanda redonda en el centro del área sensible, el diámetro es ligeramente menor que el área sensible, y el área debe ser mayor que el 60% del área del área sensible;
  • Puede utilizar cinta adhesiva de doble cara para fijar el sensor en la superficie de soporte. Preste atención a que la superficie de soporte esté ordenada y limpia antes de pegar. Se recomienda utilizar cinta adhesiva de doble cara de la marca 3M; proporcionar servicios personalizados;
  • Después de que el sensor se somete a tensión y mantiene la presión, el valor de la resistencia de salida se desviará ligeramente con el tiempo, generalmente dentro del 5%. Este error se puede reducir mediante el método de calibración de tiempo. En la operación de calibración, el tiempo de espera después de aplicar la presión es consistente con el tiempo de espera en las aplicaciones reales. Dado que el estado de fuerza del sensor es diferente en diferentes escenarios de aplicación, se recomienda que el usuario disponga el sensor de acuerdo con el escenario de aplicación real y pruebe los parámetros de deriva por sí mismo.
  • Anuncios

Cuando utilice el sensor, intente que la carga recibida sea uniforme y evite el contacto directo con el sensor mediante objetos afilados;





  • El uso fuera de rango reducirá el rendimiento del sensor o incluso lo destruirá;
  • El terminal del sensor está hecho de material de cobre y estaño plateado, y el cable se puede soldar según las necesidades. Cabe señalar que la temperatura de soldadura no debe ser demasiado alta, se recomienda que no supere los 300°C, y el tiempo de contacto no debe superar 1 segundo, para evitar que la alta temperatura derrita y deforme el sustrato de la película.
