Unique 3.3V Thin Film Pressure Sensors CE RoHS Insole Force Sensor

Sensores de presión de película delgada de 3.3V CE RoHS Sensor de fuerza de la plantilla

  • Resaltar

    Sensores únicos de la presión de la película fina 3.3V

    ,

    CE RoHS de los sensores de la presión de la película fina

    ,

    Sensor de la fuerza de la plantilla de RoHS del CE

  • Material
    Ploymer
  • Escena aplicable
    Plantilla elegante
  • Modelo Type de la salida
    Sensor análogo
  • Voltaje de funcionamiento
    3.3V
  • Principio de funcionamiento
    Biosensores
  • Nombre de producto
    Sensor flexible ZNX-01 de la presión de la película
  • OEM/ODM
    Apoyado
  • Email
    sales@wgsensor.com
  • whatsapp
    +8613333637163
  • Lugar de origen
    China
  • Nombre de la marca
    WG Sensor™
  • Certificación
    CE RoHS
  • Número de modelo
    Sensor flexible ZNX-01 de la presión de la película
  • Cantidad de orden mínima
    1pcs
  • Precio
    1-49pcs/49USD ~ 50-200pcs/45USD (Negotiable)
  • Detalles de empaquetado
    Caja de regalo, solo cartón
  • Tiempo de entrega
    5-10 días del trabajo
  • Condiciones de pago
    T/T, L/C, Western Union, MoneyGram
  • Capacidad de la fuente
    año de /per de 100000 PC

Sensores de presión de película delgada de 3.3V CE RoHS Sensor de fuerza de la plantilla

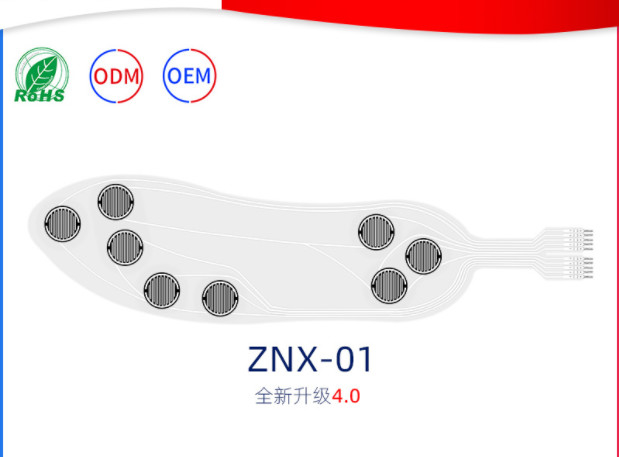

Sensor de presión de película flexible exclusivo



Descripción

Sensor de presión de película flexible ZNX-01es un nuevo tipo de sensor que utiliza tecnología de detección de presión flexible con derechos de propiedad intelectual independientes. Imprime materiales nanofuncionales flexibles con fuerte adhesión,resistencia a la flexión y alta sensibilidad en materiales flexibles y ligeros. , para que pueda lograr una detección de alta sensibilidad de la distribución de la presión plantar.

El sensor de presión de película flexible ZNX-01 es un sensor resistivo. La resistencia de salida disminuye a medida que aumenta la presión aplicada a la superficie del sensor.A través de una relación de presión-resistencia específicaEl sensor ZNX-01 para la suela, puede detectar la presión plantar cuando el cuerpo humano está de pie y caminando.y los datos de detección pueden utilizarse para el análisis de la presión plantar.



Características



Ø Ultrablando, de espesor inferior a 0,3 mm

Ø Fácil de integrar

Ø Rápida velocidad de respuesta y alta resolución

Ø Larga vida útil, superó la prueba de prensa de más de 1 millón de veces

Ø La señal de salida es fácil de detectar

Ø A prueba de agua, de humedad y transpirable


Indice de rendimiento



Modelo ZNX-01
Rango de acción 0 a 10 kg
El grosor ≤ 0,45 mm
Dimensión Véase la descripción de las especificaciones de tamaño (personalizable)
Punto de respuestaNota1 ≤ 400 g
Durabilidad >Un millón de veces
Resistencia inicial > 10MΩ ((No cargado)
Tiempo de respuesta Se trata de un
Tiempo de reanudación < 15 ms
Voltado de ensayo Valor típico CC 3.3V
Temperatura de funcionamiento -20 °C 60 °C
Impuesto sobre el valor añadido No hay productos
DSE Insensibilidad

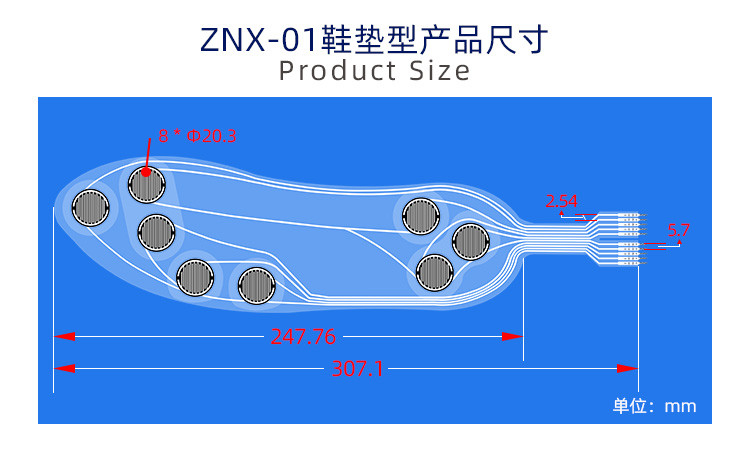

Hoja de referencia de datos
Logotipo longitud ancho Área sensible Poniendo el pin Las normas de seguridad
Tamaño ((mm) 307 85 8*φ20 2.54 0.2

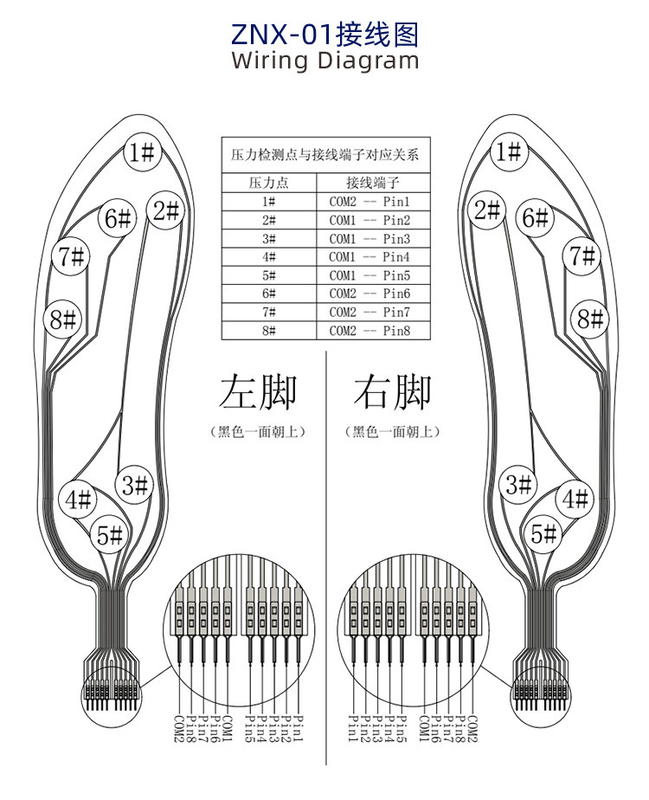

Circuito de referencia

Sensores de presión de película delgada de 3.3V CE RoHS Sensor de fuerza de la plantilla 0

Instrucciones



1.ZNX-01flexible sensor de presión de película delgada es un componente no polar, no hay direccionalidad en el circuito; al utilizar, por favor colocar la zona sensible a la presión del sensor en una firme,superficie planaEl uso del sensor en una superficie curva o irregular hará que el sensor sea conductor inicialmente, es decir, en un estado de "respuesta" cuando no hay presión; en este estado,la resistencia de salida del sensor todavía puede responder a los cambios de presión, y la relación correspondiente ya no es aplicable a la hoja de datos de referencia;



2.Si la superficie de soporte y la superficie de aplicación de la fuerza son superficies rígidas y duras, y la superficie de contacto es mayor que la zona sensible del sensor, debido a la propia estructura del sensor,la respuesta a la presión puede ser pequeña e inestable. Una almohadilla redonda de goma blanda debe colocarse en el centro de la zona sensible, el diámetro es ligeramente menor que la zona sensible,y la superficie debe ser superior al 60% de la superficie de la zona sensible.;



3.Puede utilizar cinta adhesiva de doble cara para fijar el sensor en la superficie de soporte. Preste atención a que la superficie de soporte esté ordenada y limpia antes de pegar.Se recomienda utilizar cinta de doble cara de la marca 3M; proporcionar servicios personalizados;



4.Después de que el sensor esté estresado y mantenga la presión, el valor de la resistencia de salida se desplazará ligeramente con el tiempo, generalmente dentro del 5%.En la operación de calibración, el tiempo de espera después de la aplicación de la presión es consistente con el tiempo de espera en las aplicaciones reales.se recomienda que el usuario organice el sensor de acuerdo con el escenario de aplicación real y pruebe los parámetros de deriva por sí mismo..


Anuncios

  • Cuando se utilice el sensor, tratar de que la carga recibida sea uniforme y evitar el contacto directo con el sensor por objetos afilados;
  • El uso a más distancia reducirá el rendimiento del sensor o incluso lo destruirá.
  • La terminal del sensor está hecha de material de cobre y estaño, y el plomo se puede soldar según las necesidades.se recomienda que no exceda de 300°C, y el tiempo de contacto no debe exceder de 1 segundo, para evitar que la alta temperatura derrita y deforme el sustrato de película.

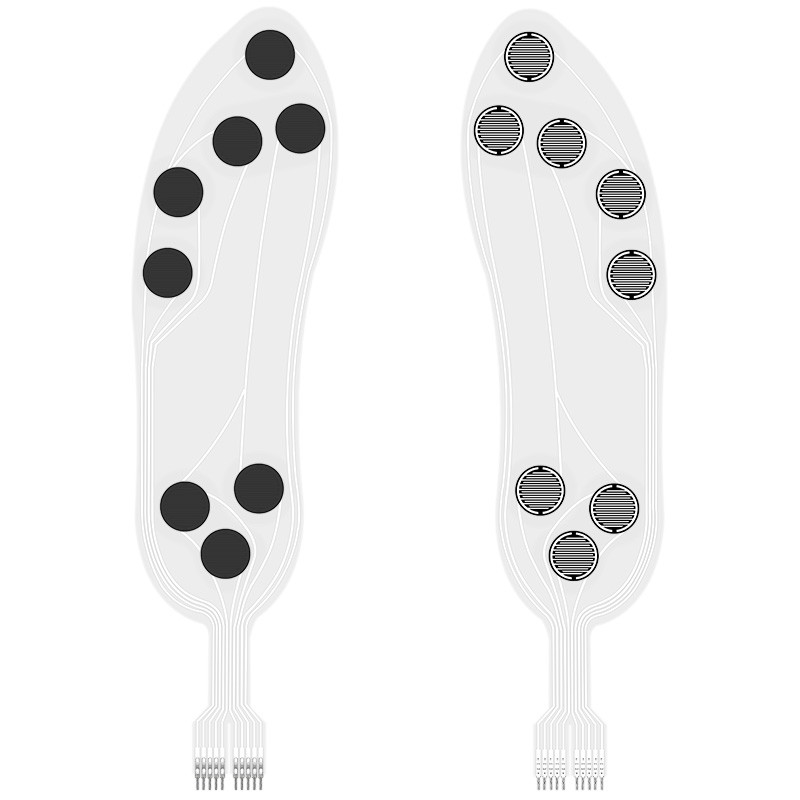

Detalles

Sensores de presión de película delgada de 3.3V CE RoHS Sensor de fuerza de la plantilla 1Sensores de presión de película delgada de 3.3V CE RoHS Sensor de fuerza de la plantilla 2Sensores de presión de película delgada de 3.3V CE RoHS Sensor de fuerza de la plantilla 3
