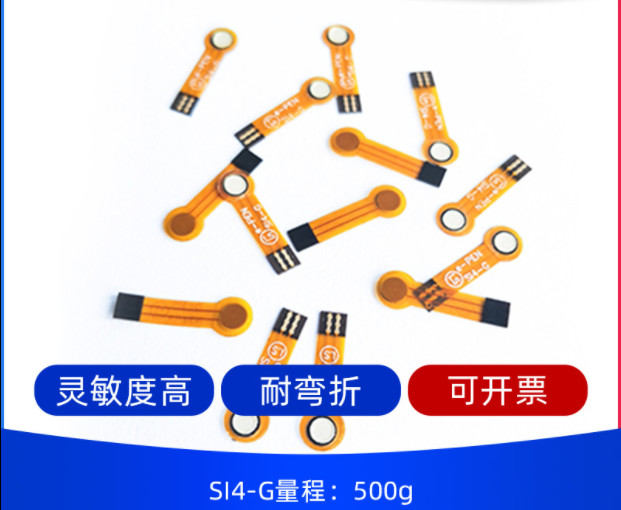

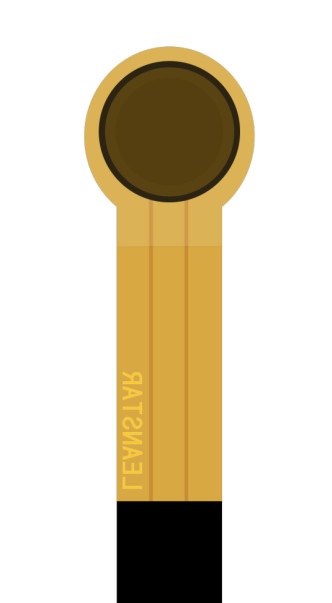

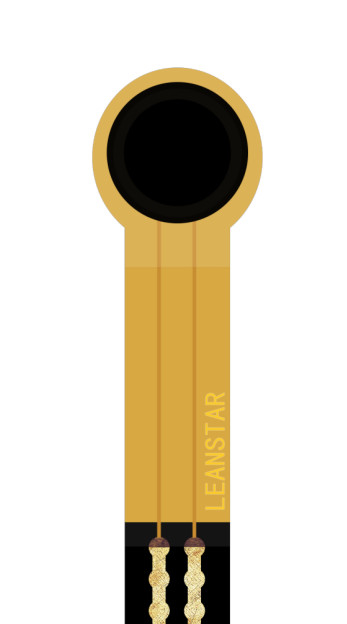

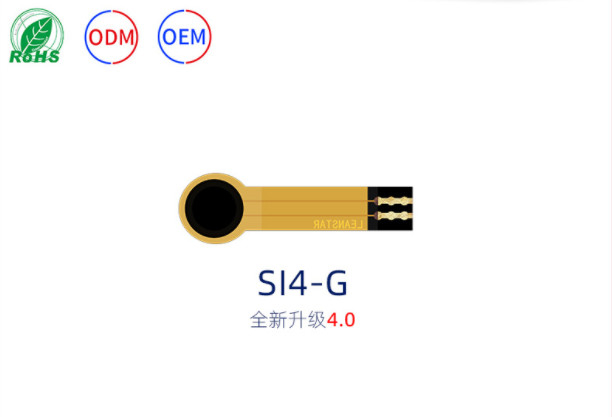

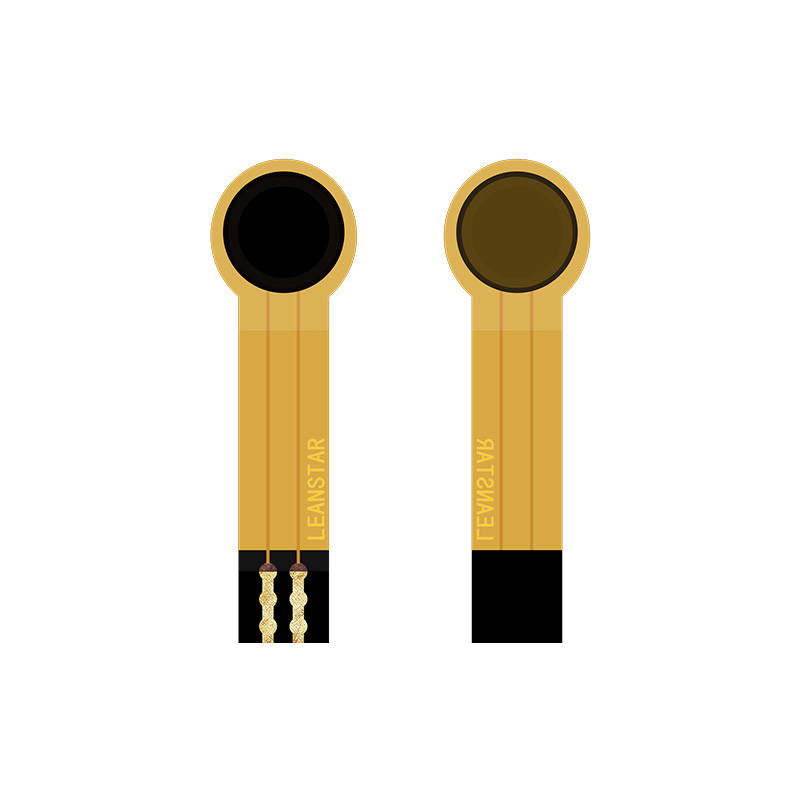

Respuesta extremadamente sensible Sensor de presión de película delgada flexible micro pluma electrónica piezorresistiva
Descripción
Sensor de presión de película fina flexible SI4-Ges un nuevo tipo de sensor con derechos de propiedad intelectual independientes de la tecnología de sensores de presión flexibles.resistencia a la flexión y alta sensibilidad de los materiales funcionales flexibles Nano, para lograr una alta sensibilidad de detección de presión.
El sensor de presión de película flexible es un sensor resistivo. La resistencia de salida disminuye a medida que aumenta la presión aplicada a la superficie del sensor.La presión se puede medir mediante una relación específica de presión-resistencia.
El sensor de presión de película flexible SI4-G se utiliza principalmente en la activación y detección de presión de bolígrafos electrónicos.Cuando el usuario escribe con la pluma electrónicaDespués del procesamiento por algoritmo, se puede realizar el reconocimiento de la letra. , corrección de postura y otras funciones, la señal puede ser recogida a través de un circuito simple.
Características
Ø Ultrafinos, de espesor inferior a 0,25 mm
Ø resistencia a la flexión
Ø Respuesta rápida
Ø Larga vida útil, superó la prueba de prensado de más de 1 millón de veces
Ø La señal de salida es fácil de detectar
Ø Duración del producto, tamaño, paquete de pines, etc. personalizables
Ø Parámetros de rango de sensores personalizables
Indice de rendimiento
| Modelo | SI4-G |
| Rango de acción | 0 a 500 g |
| El grosor | ≤ 0,25 mm |
| Dimensión | Véase la especificación y la descripción del tamaño |
| Punto de respuesta | ≤ 30 g |
| Repetibilidad | ±10% (con carga del 50%) |
| Consistencia | ±20% ((Partido del mismo modelo) |
| La histeresis | +10% (RF)+- ¿ Por qué?-)/RF+ |
| Durabilidad | >Un millón de veces |
| Resistencia inicial | > 10MΩ ((No cargado) |
| Tiempo de respuesta | Se trata de un |
| Tiempo de reanudación | < 15 ms |
| Voltado de ensayo | Valor típico CC 3.3V |
| Temperatura de funcionamiento | -20 °C 60 °C |
| Impuesto sobre el valor añadido | No hay productos |
| DSE | Insensibilidad |
| Modelo | presión/g | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| El SIG-4 | resistencia/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
Después de que el sensor está estresado y mantiene la presión, el valor de la resistencia de salida se desplazará ligeramente con el tiempo, generalmente dentro del 5%.En la operación de calibración, el tiempo de espera después de la aplicación de la presión es consistente con el tiempo de espera en las aplicaciones reales.se recomienda que el usuario organice el sensor de acuerdo con el escenario de aplicación real y pruebe los parámetros de deriva por sí mismo..
