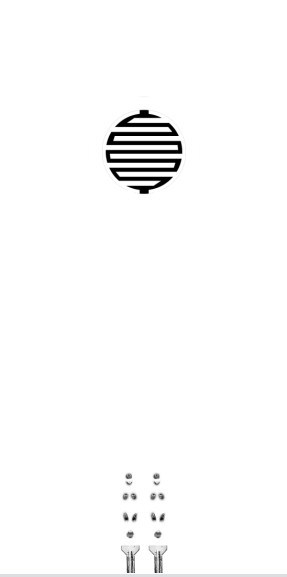

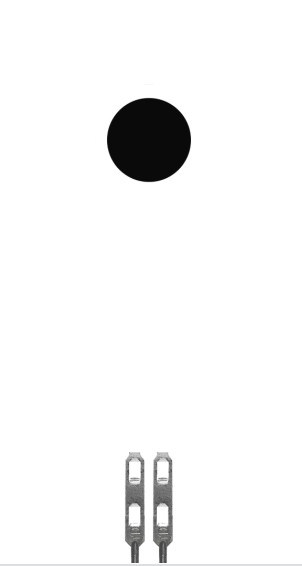

Sensor de presión de película delgada flexible inteligente DF9-40 Series
Descripción
El sensor de presión de película delgada flexible de la serie DF9-40 es un nuevo tipo de sensor con derechos de propiedad intelectual independientes de la tecnología de sensor de presión flexible. Se imprime en material delgado flexible con fuerte adhesión, resistencia a la flexión y alta sensibilidad de materiales nano funcionales flexibles, para lograr una alta sensibilidad de detección de presión.
El sensor de presión de película delgada es un sensor resistivo. La resistencia de salida disminuye a medida que aumenta la presión sobre la superficie del sensor. La presión se puede medir a través de una relación específica presión-resistencia. Es adecuado para escenarios de medición de presión en superficies flexibles y puede ser ampliamente utilizado en hogar inteligente, electrónica de consumo, electrónica automotriz, equipos médicos, control industrial, robots inteligentes y otros campos.
La serie DF9-40 actualmente tiene modelos de diferentes rangos: 500g, 2kg, 5kg, 10kg, 20kg y otros.
Características
Ø Ultra delgado, espesor inferior a 0,3 mm
Ø Respuesta rápida
Ø Larga vida útil, pasó la prueba de presión de más de 1 millón de veces
Ø El circuito de detección es simple, fácil de integrar y aplicar
Ø El perfil del sensor se puede personalizar
Ø Los parámetros del rango del sensor se pueden personalizar
Ø Aprobado por la autenticación RoHS
Parámetros del producto
| Logotipo | Tamaño (mm) |
| Longitud | 45.7 |
| Ancho | 10 |
| Zona sensible | φ7.5 |
| Paso de pines | 2.54 |
| Tolerancia | 0.2 |
Índice de rendimiento
| Modelo | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| Rango | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Espesor | ≤0.3mm | ||||
| Dimensión | Ver especificación y descripción del tamaño | ||||
| Punto de respuestanota1 | ≤20g | ≤300g | ≤700g | ||
| Repetibilidad | ±5%(50% Cargado) | ||||
| Consistencianota2 | ±10%(Lote del mismo modelo) | ||||
| Histéresis | +15% (RF+ - RF-)/RF+ | ||||
| Durabilidad | ＞Un millón de veces | ||||
| Resistencia inicial | ＞10MΩ(Sin carga) | ||||
| Tiempo de respuesta | < 1ms | ||||
| Tiempo de reanudación | < 15ms | ||||
| Voltaje de prueba | Valor típico DC 3.3V | ||||
| Temperatura de funcionamiento | -20℃ - 60℃ | ||||
| EMI | No produce | ||||
| ESD | Insensibilidad | ||||
Hoja de referencia de datos
|
Modelo: DF9-40@500g |
Modelo: DF9-40@2kg |
Modelo: DF9-40@5kg |
Modelo: DF9-40@10kg |
Modelo: DF9-40@20kg |
|||||
| presión/kg | resistencia/kΩ | presión/kg | resistencia/kΩ | presión/kg | resistencia/kΩ | presión/kg | resistencia/kΩ | presión/kg | resistencia/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
