Experiencia Extraordinaria Sensor de Presión de Película Delgada Flexible ZD10-100 para una Vida Mejor
Descripción
El sensor de presión de película delgada flexible ZD10-100 es un nuevo tipo de sensor con derechos de propiedad intelectual independientes de la tecnología de sensor de presión flexible. Se imprime sobre un material delgado y flexible con fuerte adhesión, resistencia a la flexión y alta sensibilidad de los materiales funcionales Nano flexibles, para lograr una alta sensibilidad de detección de presión.
El sensor de presión de película flexible es un sensor resistivo. La resistencia de salida disminuye a medida que aumenta la presión aplicada a la superficie del sensor. La presión se puede medir a través de una relación específica de presión-resistencia.
ZD10-100 se utiliza principalmente para la detección de baja presión en un área determinada. Su punto de respuesta es tan bajo como por debajo de 50 g, lo que puede detectar eficazmente el disparo de presión y el cambio de presión en la superficie del sensor ZD10-100. Puede ser ampliamente utilizado en hogares inteligentes, electrónica de consumo, electrónica automotriz y otros campos.
Características
Ø Ultradelgado, espesor inferior a 0,3 mm
Ø Paquete flexible e impermeable
Ø Resistencia a la flexión
Ø Respuesta rápida
Ø Larga vida útil, pasó la prueba de presión de más de 1 millón de veces
Ø La señal de salida es fácil de detectar
Ø Longitud, tamaño, paquete de pines, etc. del producto personalizables.
Ø Los parámetros del rango del sensor se pueden personalizar
Índice de Rendimiento
| Modelo |
ZD10-100 |
| Rango |
0~500g |
| Grosor |
≤0.3mm |

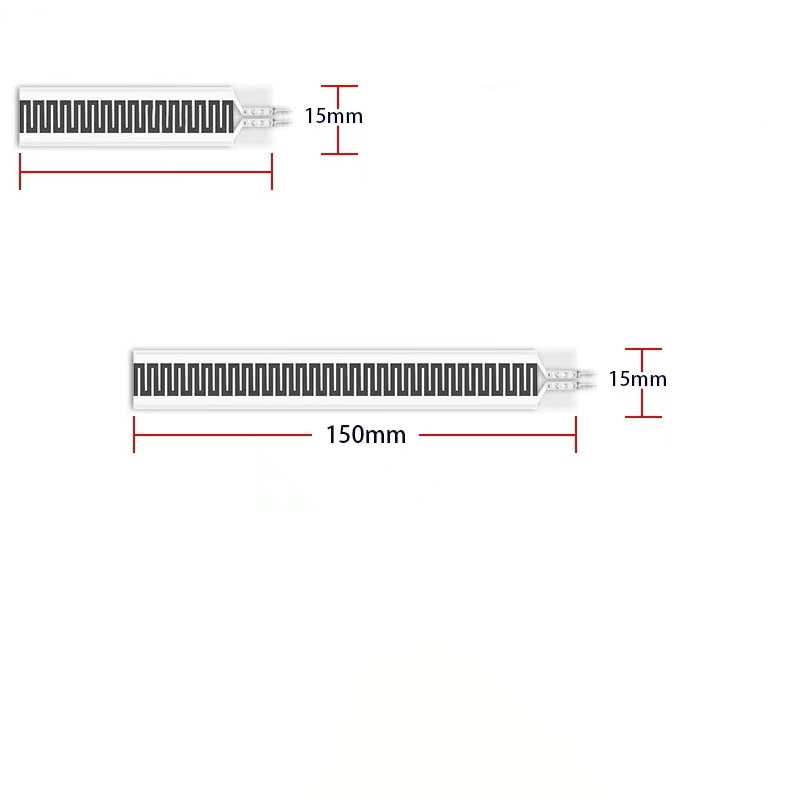

| Dimensión |
Ver especificaciones y descripción del tamaño |
| Punto de respuesta1 |
≤50g |
| Repetibilidad |
±5%(50% cargado) |
| Consistencia2 |
±15%(Lote del mismo modelo) |
| Histéresis |
+10% (RF+ - RF-)/RF+ |
| Durabilidad |
＞Un millón de veces |
| Resistencia Inicial |
＞10MΩ(Sin Carga) |
| Tiempo de Respuesta |
＜1ms |
| Tiempo de Reanudación |
＜15ms |
| Voltaje de Prueba |
Valor Típico DC 3.3V |
| Temperatura de Funcionamiento |
-20℃ ~ 60℃ |
| EMI |
No produce |
| ESD |
Insensibilidad |
Hoja de referencia de datos
| Modelo |
Presión/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Resistencia/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
Nota: La curva en el icono se dibuja a partir de datos medidos en condiciones específicas. La relación de la curva es solo para referencia. Los datos reales deben probarse después de la instalación de acuerdo con la aplicación específica.
Circuito de Referencia
Instrucciones
- El sensor de presión flexible ZD10-100 es un componente no polar, no hay direccionalidad en el circuito;
- Cuando se utilice, coloque la zona sensible a la presión del sensor sobre una superficie firme y plana. El uso del sensor en una superficie curva o irregular hará que el sensor sea inicialmente conductor, es decir, en un estado de "respuesta" cuando no hay presión; en este estado, la resistencia de salida del sensor aún puede responder a los cambios de presión, y la relación correspondiente ya no es aplicable a la hoja de datos de referencia;
- Si la superficie de soporte y la superficie de aplicación de la fuerza son superficies rígidas y duras, y la superficie de contacto es mayor que el tamaño del sensor (tamaño del área sensible del sensor 52 mm * 10 mm), debido a la propia estructura del sensor, la respuesta a la presión puede ser pequeña e inestable. Se necesita pegar una almohadilla de goma blanda redonda en el centro del área sensible, el diámetro es ligeramente más pequeño que el área sensible, y el área debe ser mayor que el 60% del área del área sensible;
- Puede usar cinta adhesiva de doble cara para fijar el sensor en la superficie de soporte. Preste atención a que la superficie de soporte esté ordenada y limpia antes de pegar. Se recomienda usar cinta adhesiva de doble cara de la marca 3M; proporcionar servicios personalizados;
- Después de que el sensor se somete a tensión y mantiene la presión, el valor de la resistencia de salida se desviará ligeramente con el tiempo, generalmente dentro del 5%. Este error se puede reducir mediante el método de calibración de tiempo. En la operación de calibración, el tiempo de espera después de aplicar la presión es consistente con el tiempo de espera en las aplicaciones reales. Dado que el estado de fuerza del sensor es diferente en diferentes escenarios de aplicación, se recomienda que el usuario disponga el sensor de acuerdo con el escenario de aplicación real y pruebe los parámetros de deriva por sí mismo.
Anuncios
- Cuando utilice el sensor, intente que la carga recibida sea uniforme y evite el contacto directo con el sensor con objetos afilados;
- El uso fuera de rango reducirá el rendimiento del sensor o incluso lo destruirá;
- El terminal del sensor está hecho de material de cobre y estañado, y el cable se puede soldar según las necesidades. Cabe señalar que la temperatura de soldadura no debe ser demasiado alta, se recomienda que no exceda los 300°C, y el tiempo de contacto no debe exceder 1 segundo, para evitar que la alta temperatura derrita y deforme el sustrato de la película.
