Sensor de presión de película flexible inteligente Plantilla inteligente tipo varistor Sensor multipunto
Descripción
Sensor de presión de película flexible ZNX-01es un nuevo tipo de sensor que utiliza tecnología de detección de presión flexible con derechos de propiedad intelectual independientes. Imprime materiales nano-funcionales flexibles con fuerte adhesión, resistencia a la flexión y alta sensibilidad sobre materiales flexibles y ligeros. , Para que pueda lograr una detección de alta sensibilidad de la distribución de la presión plantar.
El sensor de presión de película flexible ZNX-01 es un sensor resistivo. La resistencia de salida disminuye a medida que aumenta la presión aplicada a la superficie del sensor. A través de una relación específica presión-resistencia, se puede medir la presión. Coloque el sensor ZNX-01 en la suela, puede detectar la presión plantar cuando el cuerpo humano está de pie y caminando, y los datos de detección se pueden utilizar para el análisis de la presión plantar.
Características
Ø Ultra suave, grosor inferior a 0,3 mm
Ø Fácil de integrar
Ø Velocidad de respuesta rápida y alta resolución
Ø Larga vida útil, pasó la prueba de presión de más de 1 millón de veces
Ø La señal de salida es fácil de detectar
Ø Impermeable, a prueba de humedad, transpirable
Índice de rendimiento
| Modelo | ZNX-01 |
| Rango | 0~10kg |
| Grosor | ≤0.45mm |
| Dimensión | Ver descripción de especificación de tamaño (personalizable) |
| Punto de respuestanota1 | ≤400g |
| Durabilidad | ＞Un millón de veces |
| Resistencia inicial | ＞10MΩ(Sin carga) |
| Tiempo de respuesta | ＜1ms |
| Tiempo de reanudación | ＜15ms |
| Voltaje de prueba | Valor típico DC 3.3V |
| Temperatura de funcionamiento | -20℃ ～ 60℃ |
| EMI | No produce |
| ESD | Insensibilidad |

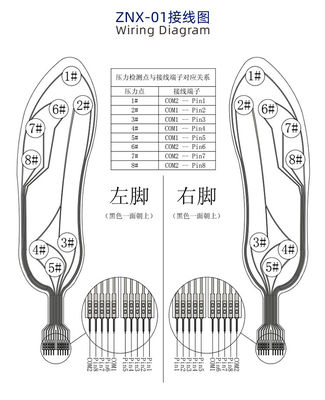

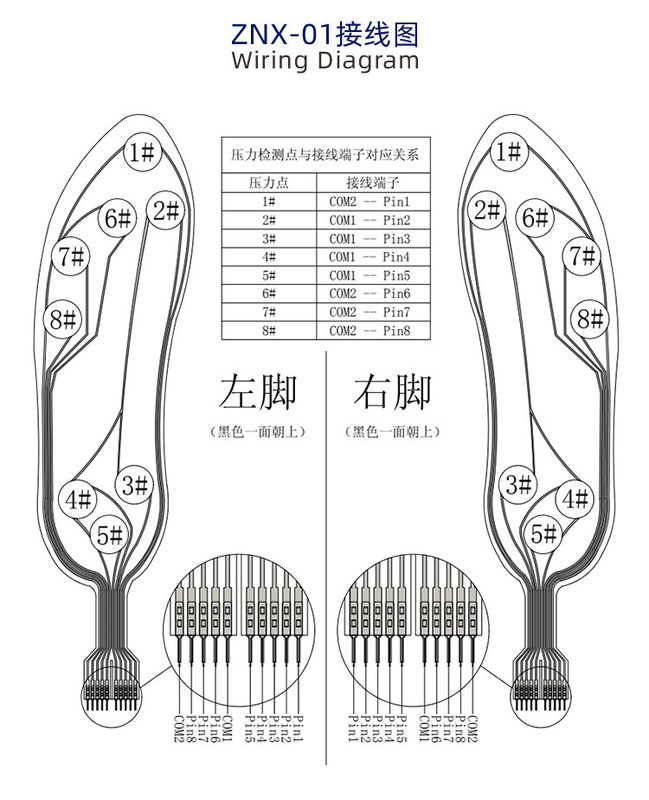

| Logo | longitud | ancho | Área sensible | Paso de pines | Tolerancia |
| Tamaño (mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1. El sensor de presión de película delgada flexible ZNX-01 es un componente no polar, no hay direccionalidad en el circuito；Cuando se usa, coloque la zona sensible a la presión del sensor sobre una superficie firme y plana. El uso del sensor en una superficie curva o irregular hará que el sensor sea inicialmente conductor, es decir, en un estado de "respuesta" cuando no hay presión; en este estado, la resistencia de salida del sensor aún puede responder a los cambios de presión, y la relación correspondiente ya no es aplicable a la hoja de datos de referencia;
2. Si la superficie de soporte y la superficie de aplicación de fuerza son superficies rígidas y duras, y la superficie de contacto es mayor que el área sensible del sensor, debido a la propia estructura del sensor, la respuesta a la presión puede ser pequeña e inestable. Se debe adherir una almohadilla de goma blanda redonda al centro del área sensible, el diámetro es ligeramente más pequeño que el área sensible, y el área debe ser mayor al 60% del área del área sensible;
3. Puede usar cinta adhesiva de doble cara para fijar el sensor en la superficie de soporte. Preste atención a que la superficie de soporte esté ordenada y limpia antes de pegar. Se recomienda usar cinta adhesiva de doble cara de la marca 3M; proporcionar servicios personalizados;
4. Después de que el sensor se somete a tensión y mantiene la presión, el valor de la resistencia de salida se desviará ligeramente con el tiempo, generalmente dentro del 5%. Este error se puede reducir mediante el método de calibración de tiempo. En la operación de calibración, el tiempo de espera después de aplicar la presión es consistente con el tiempo de espera en las aplicaciones reales. Dado que el estado de fuerza del sensor es diferente en diferentes escenarios de aplicación, se recomienda que el usuario organice el sensor de acuerdo con el escenario de aplicación real y pruebe los parámetros de deriva por sí mismo.
